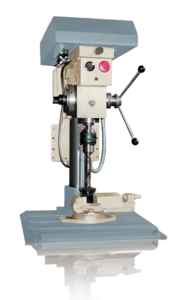

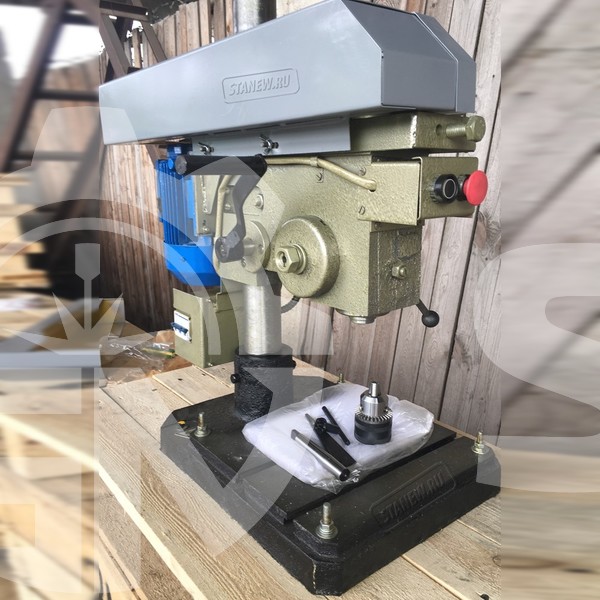

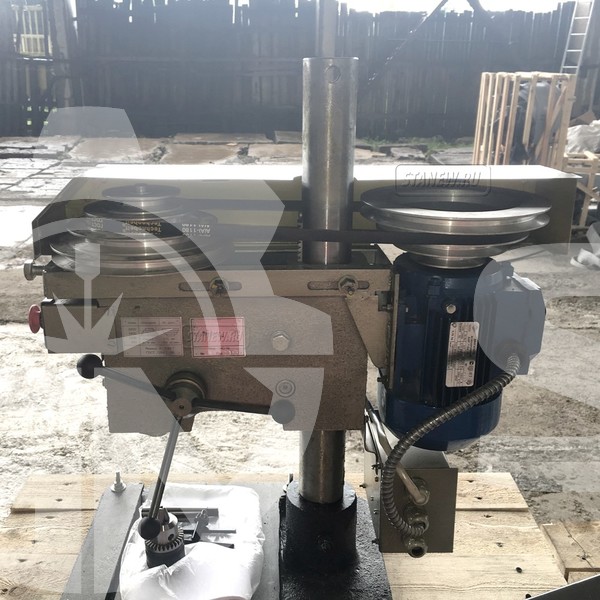

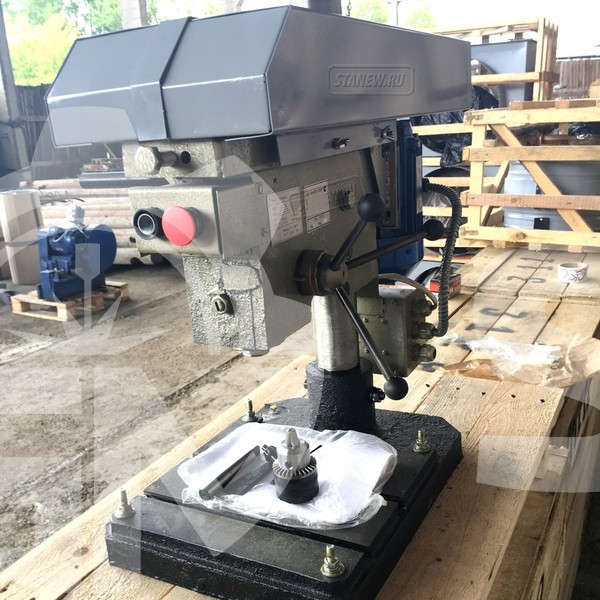

Станок настольно-сверлильный НС-16
Станок настольно-сверлильный НС-16 Станок настольно-сверлильный НС-16 Станок настольно-сверлильный НС-16

Станок настольно-сверлильный НС-16

В наличии Артикул: stanew-1638 5.0
от 198 000 руб. 217 800 руб.
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Санкт-Петербургу и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Отзывы / Комментарии
  • Описание

    Универсальный настольно-сверлильный станок НС-16 разработан и изготовляется согласно требованиям Министерства Обороны РФ для помещений ограниченных по высоте (КУНГ), в жестких условиях транспортировки автотранспортом по бездорожью.

    При малых габаритах и весе имеет внутренний конус Морзе М2, что позволяет при необходимости устанавливать патрон от В6 до В16 (диаметр сверления от 0,5 до 16мм). Используя сверла с конусным хвостовиком позволяет уверенно производить сверление отверстий до 22мм.

    Аналогов на рынке РФ нет.

    По требованию заказчика комплектуется тисками, прижимной оснасткой, а также набором высокоэффективных сверл.

    Электрооборудование установлено на траверсе, что при использовании СОЖ исключает попадание персонала под действие опасного для здоровья напряжения.

    При использовании в конвейерных линиях и помещениях не ограниченных по высоте, ход траверсы может быть увеличен вдвое.

    Область применения станка достаточно широка: его приобретают технические университеты, профессионально-технические училища, промышленные предприятия и опорные ремонтные базы Министерства Обороны РФ.

    Станок соответствует классу точности «Н».

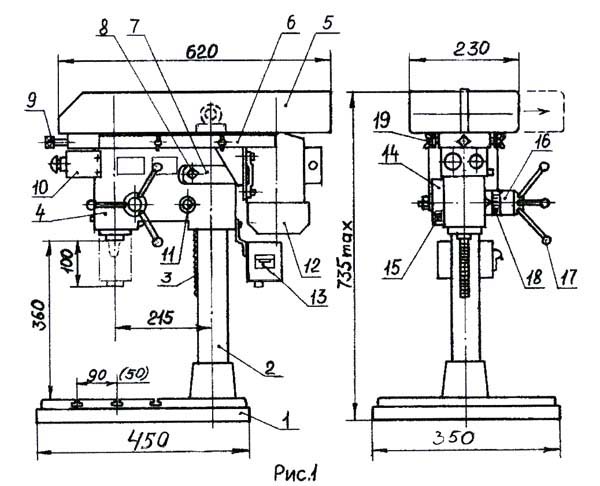

    Габариты рабочего пространства НС16

    габариты рабочего пространства нс-16

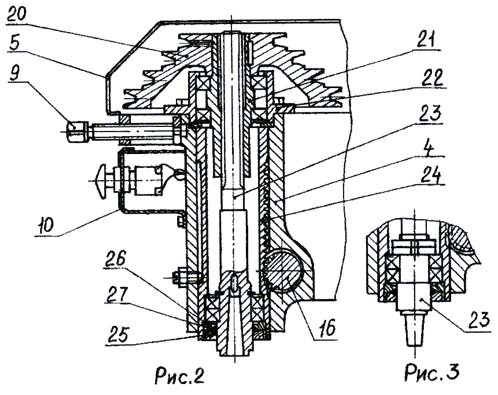

    Посадочные и присоединительные базы станка НС16

    ПОСАДОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ БАЗЫ СТАНКА НС-16

    Составные части станка

    1. Плита;
    2. Стойка;
    3. Рейка;
    4. Траверса;
    5. Кожух ременной передачи;
    6. Салазки электродвигателя;
    7. Планка тормозная;
    8. Винт зажимной;
    9. Винт натяжной;
    10. Пульт;
    11. Вал - шестерня реечная;
    12. Электродвигатель;
    13. Блок электроаппаратуры;
    14. Крышка;
    15. Пружина возвратная;
    16. Вал шестерни;
    17. Ручка перемещения пиноли;
    18. Лимб;
    19. Гайка-барашек;
    20. Шкив;
    21. Втулка шлицевая;
    22. Стакан;
    23. Шпиндель;
    24. Пиноль;
    25. Гайка специальная (с левой резьбой);
    26. Кольцо;
    27. Сальник.

    Устройство станка НС16

    Конструктивно станок НС-16 смонтирован на литой плите 1, на которой закреплена стойка 2 с рейкой 3.

    По стойке перемещается с помощью вала шестерни реечной 11 траверса 4. От самопроизвольного перемещения траверсы по стойке предохраняет планка тормозная 7, прижим которой регулируется винтом 8. В траверсе 4 размещен шпиндельный узел, состоящий из самого шпинделя 23 и пиноли 24.

    Шпиндель 23 своим нижним концом закреплен через подшипники в пиноли 24 при помощи гайки 25 (с левой резьбой), кольца 26 и сальника 27. Верхним шлицевым концом шпиндель 23 через втулку 21 связан со шкивом 20 ременной передачи. Втулка 21 установлена с возможностью вращения через подшипники в стакане 22, жестко закрепленном на траверсе 4.

    Пиноль 24 под воздействием вала-шестерни 16 через ручки 17 перемещается в траверсе. Отчет величины перемещения осуществляется по лимбу 18. Возврат пиноли 24 со шпинделем в верхнее положение осуществляется под воздействием пружины 15, которая своим внутренним концом связана с валом шестерней 16, а наружным с крышкой 14, замыкающейся через шпонку на траверсе 4.

    На траверсе 4 установлены, с возможностью перемещения под воздействием винта 9, салазки 6 с электродвигателем 12.

    В блоке электроаппаратуры 13 размещены выключатель автоматический и пускатель магнитный.

    В пульте 10, закрепленном на траверсе 4, размещены кнопки «Пуск» и «стоп».

    Кожух 5 клиноременной передачи состоит из двух съемных частей, закрепленных на траверсе при помощи гаек барашек 19. Для переброса ремня на необходимую ступень шкивов достаточно снять одну из частей кожуха.

    Работа станка НС16

    Включить станок в сеть выключателем в блоке 13, после пуска станка черной кнопкой включается электродвигатель 12. От электродвигателя вращение через клиноременную передачу, закрытую кожухом 5, передается на шпиндель в пиноли 24.

    Пиноль перемещается при вращении вала-шестерни 16 при помощи рукоятки 17.

    Отсчет вертикального перемещения при сверлении осуществляется по лимбу 18.

    В конструкцию станка могут быть внесены изменения, не влияющие на его работоспособность, не отраженные в настоящей инструкции по эксплуатации.

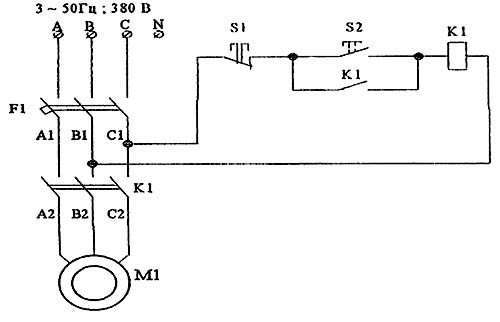

    Электрическая схема станка НС-16

    электрическая схема нс-16
