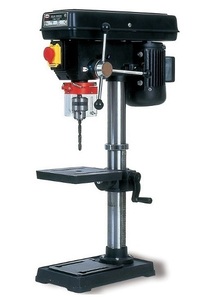

Настольный сверлильный станок PTB-16B/230

Настольный сверлильный станок PTB-16B/230

Под заказ Артикул: stanew-1047 5.0
Цена по запросу
Получить предложение
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Санкт-Петербургу и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Отзывы / Комментарии
  • Описание

    Сверлильный настольный станок PTB-16B/230 предназначен для сверления небольших отверстий в различных изделиях, в первую очередь выполненных из металла.

    Чаще всего применяется в небольших мастерских, на малых предприятиях со средними объемами выпуска продукции.

    Имеет низкую потребляемую мощность, работает от однофазной сети, но при этом хорошо справляется со всеми поставленными задачами. Рабочий стол можно наклонять и поворачивать, благодаря чему работать на этом станке очень удобно. Безопасность работы на станке гарантирует прозрачный защитный экран из пластика.

    Высокие детали можно без труда закрепить на основании станка и легко обработать. Для этого и на рабочем столе, и на основании станка имеются специальные пазы.

    У станка предусмотрен специальный механизм для поднимания и опускания рабочего стола. Также имеется возможность установить необходимую глубину сверления.

    Основные операции, которые можно выполнять на сверлильном настольном станке:

    • Сверление
    • Развертывание
    • Зенкерование

    Потребляемая мощность станка составляет 450 Вт. Что касается размеров – вес устройства до 42 килограммов, общая высота – 840 мм.

    У станка есть двенадцать скоростей для более комфортной и точной работы.


    КОМПЛЕКТАЦИЯ

    НаименованиеКоличество
    Стойка1шт
    Стол с кронштейном в сборе1шт
    Основание1шт
    Сверлильная головка1шт.
    Патрон сверлильный В16 3-16мм1шт.
    Оправка патрона МК2 В161шт.
    Защитный экран1шт.
    Рукоятки штурвала шпинделя3шт.
    Рукоятка подъёма стола1шт.
    Болт крепления стойки М8х20мм4шт.
    Ручка крышки шкивов1шт.
    Ключ патрона
    Клин для снятия инструментов1шт.
    Ключ торцовый шестигранный 4,32шт.
    Инструкция по эксплуатации

    ОСОБЕННОСТИ

    Удобство в работе
    Удобная рукоять опускания шпинделя с пластиковыми наконечниками не дает руке скользить.
    Безопасность
    Защитный экран настольного сверлильного станка Proma PTB-16B/230 25333520 делает работу безопаснее и не закрывает обзор.
    Универсальность
    Пазы позволяют устанавливать на стол различные приспособления, что расширяет возможности станка.
    Функциональность
    Тиски могут перемещаться вверх - вниз, влево - вправо, что расширяет возможности станка.
    Легкий доступ для обслуживания
    Доступ к приводным шкивам и ремню осуществляется поднятием верхней крышки, что экономит время на обслуживании станка.

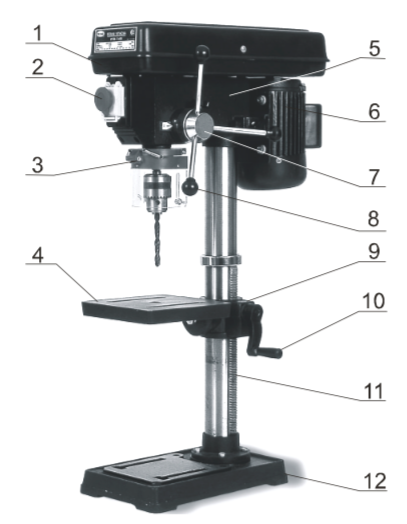

    УЗЛЫ И ДЕТАЛИ СТАНКА

    узлы и детали станка PTB-16B/230

    1. Кожух ременной передачи.

    2. Электрический блок управления.

    3. Защитный экран.

    4. Стол.

    5. Палец натяжения ремней.

    6. Двигатель.

    7. Вал перемещения пиноли шпинделя.

    8. Ручка перемещения шпинделя.

    9. Кронштейн стола.

    10. Ручка вертикального перемещения стола.

    11. Рейка вертикального перемещения стола.

    12. Основание.

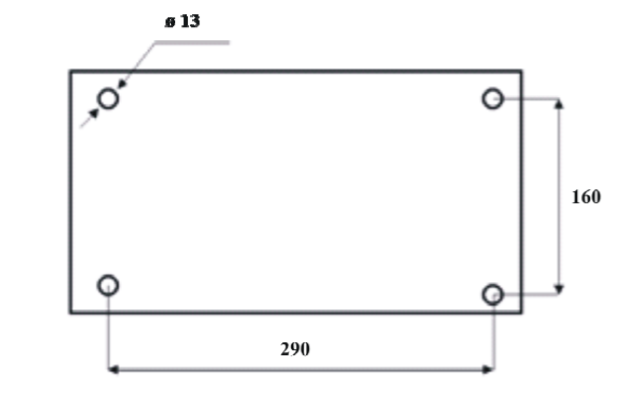

    УСТАНОВОЧНЫЕ РАЗМЕРЫ ОСНОВАНИЯ СТАНКА

    установочные размеры основания станка

    ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ

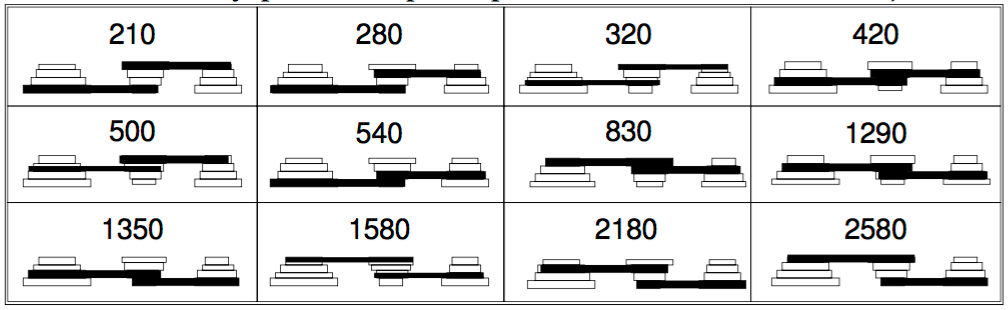

    1. Выбор скоростей шпиделя.

    выбор скоростей шпинделя

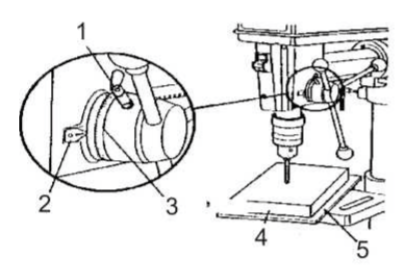

    2. Наладка глубины сверления.

    наладка глубины сверления

    1. Зажимной винт.

    2. Риска.

    3. Шкала.

    4. Обрабатываемая деталь.

    5. Подкладка.

    Вершину сверла установите как можно ближе к обробатываемой детали. Ослабьте зажимной винт и установите шкалу 3, на требуемую глубину сверления. Потом опять затяните зажимной винт 1.

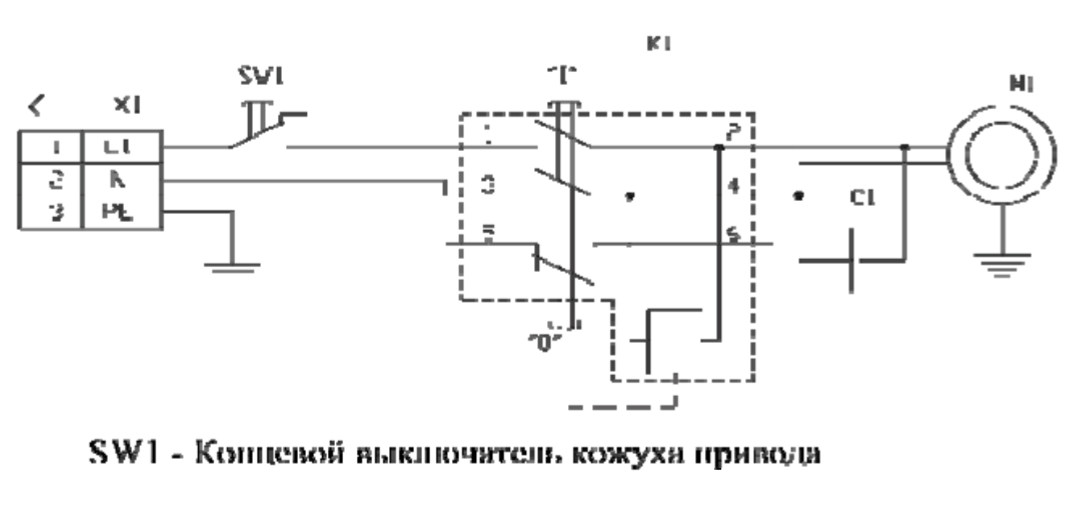

    ЭЛЕКТРООБОРУДОВАНИЕ

    схема электрическая PTB-16B/230

    СМАЗЫВАНИЕ ОБОРУДОВАНИЯ

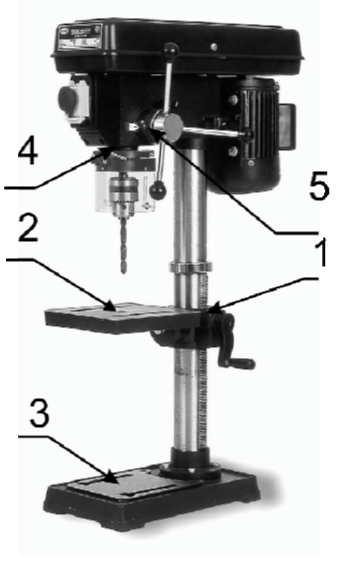

    схема смазывания PTB-16B/230

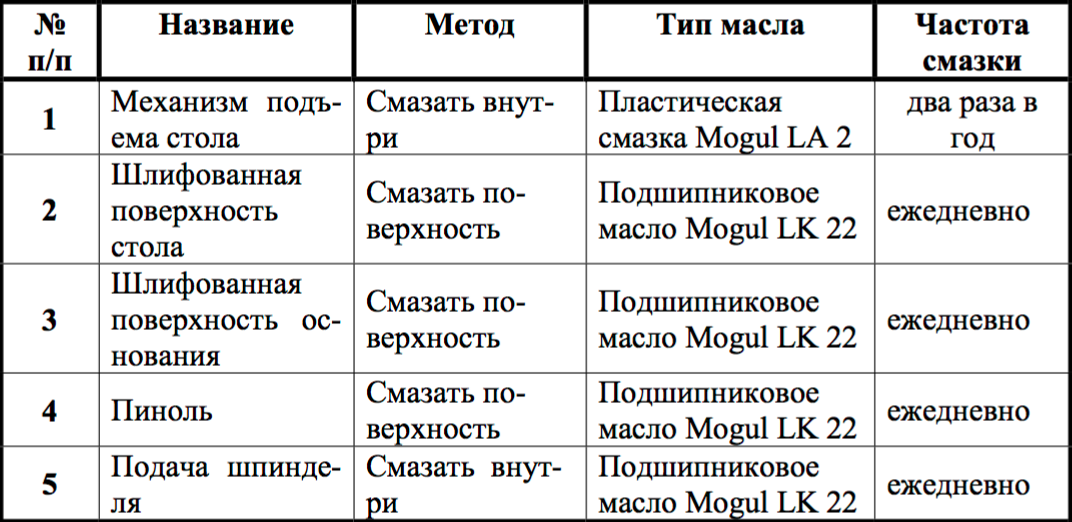

    таблица смазывания PTB-16B/230
