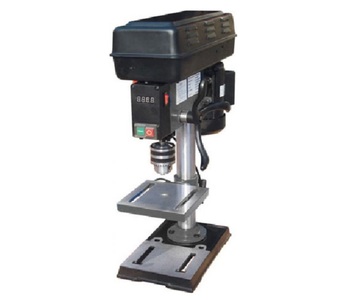

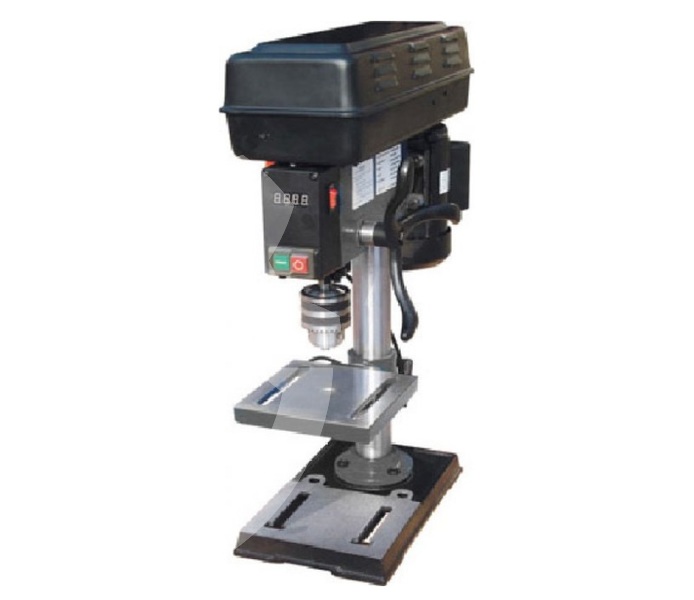

Сверлильный станок на стойке В-1313В/230 предназначен для сверления отверстий в металле, пластике, дереве и других материалах.
В условиях мелкого и среднесерийного производства настольный сверлильный станок находит широкое применение за счет своей многофункциональности и высокой производительности.
Данное оборудование может быть использовано практически в любых условиях — оно работает от обычной бытовой сети, имеет небольшие размеры и отличается невысокой потребляемой мощностью. Возможности станка расширены благодаря функциям поворота и наклона стола.
Привод вариаторного типа позволяет подбирать необходимую скорость вращения шпинделя с цифровой индикацией оборотов.

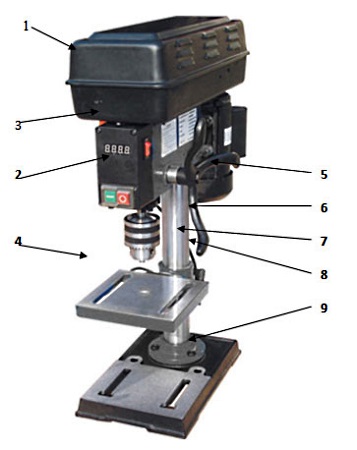

1. Кожух ремённой передачи.
2. Выключатель.
3. Цифровая индикация оборотов шпинделя.
4. Стол.
5. Двигатель.
6. Штурвал шпинделя.
7. Кронштейн стола.
8. Рукоятка вертикального перемещения стола.
9. Основание.

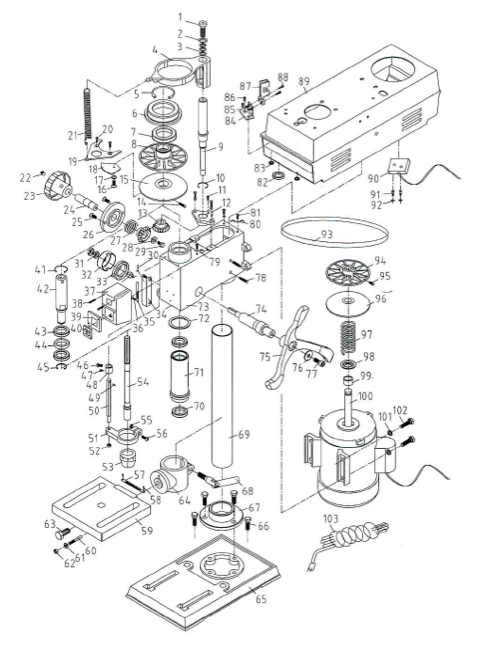

ДЕТАЛЬ № | ОПИСАНИЕ | ДЕТАЛЬ № | ОПИСАНИЕ |
1 | Винт М6×16 | 53 | Сверлильный патрон |
2 | Шайба 6 | 54 | Шпиндель |
3 | Шайба 6 | 55 | Шестигранная гайка М5 |
4 | Вилка переключения передач | 56 | Винт М5×20 |
5 | Пружинное кольцо вала 35 | 57 | Шкала |
6 | Опора подшипника | 58 | Заклепка 2×5 |
7 | Подшипник 6007-Z | 59 | Рабочий стол |
8 | Ведущий шкив шпинделя | 60 | Штифт 6×40 |
9 | Регулировочный вал | 61 | Шайба |
10 | Пружинное кольцо вала 16 | 62 | Шестигранная гайка |
11 | Винт М15×25 | 63 | Винт М12×25 |
12 | Седло вала | 64 | Зажимная соединительная муфта |
13 | Коническая зубчатая передача | 65 | Основание |
14 | Болт М8×10 | 66 | Винт М8×25 |
15 | Закрепленный шкив шпинделя | 67 | Седло |
16 | Болт М4×10 | 68 | Зажимная рукоятка |
17 | Шайба 4 | 69 | Опорная колонна |
18 | Чип цифрового дисплея | 70 | Подшипник 6201-RZ |
19 | Неподвижная пластина | 71 | Муфта |
20 | Болт М6×20 | 72 | Вкладыш |
21 | Пружина | 73 | Корпус |
22 | Болт М8×10 | 74 | Вал зубчатой передачи |
23 | Установочный маховик | 75 | Маховик |
24 | Вал установочного маховика | 76 | Шайба 8 |
25 | Болт М6×16 | 77 | Болт М8×20 |
26 | Прижимная планка | 78 | Болт М8×16 |
27 | Пружина | 79 | Одинарная скоба |
28 | Шайба 6 | 80 | Скоба |
29 | Винт М6×8 | 81 | Болт М6×10 |
30 | Указатель | 82 | Резиновая прокладка |
31 | Шестигранная гайка М10×1 | 83 | Резиновая прокладка |
32 | Колпак пружины | 84 | Цифровой дисплей |
33 | Пружина | 85 | Шестигранная гайка М4 |
34 | Этикетка 1 | 86 | Болт М4×10 |
35 | Этикетка 2 | 87 | Основание преобразователя |
36 | Болт М5×8 | 88 | Болт М4×10 |
37 | Коробка переключателей | 89 | Крышка ремня |
38 | Болт М5×55 | 90 | Переключатель |
39 | Щиток переключателей | 91 | Болт М3×16 |
40 | Кнопка переключателя | 92 | Шестигранная гайка М3 |
41 | Пружинное кольцо вала 24 | 93 | Приводной ремень W16-710 |
42 | Шлицевая втулка | 94 | Закрепленный шкив (двигатель) |
43 | Подшипник 6203-RS | 95 | Болт М8×12 |
44 | Вкладыш | 96 | Ведущий шкив (двигатель) |
45 | Пружинное кольцо вала 17 | 97 | Пружина |
46 | Болт М5×8 | 98 | Основание пружины |
47 | Болт М3×4 | 99 | Вкладыш |
48 | Колпак указателя | 100 | Двигатель |
49 | Гибкий цилиндрический штифт 2,5×12 | 101 | Пружинная шайба 8 |
50 | Винт | 102 | Болт М8×30 |
51 | Основание | 103 | Кабель |
52 | Гайка М6 |
|
Шумная работа | Неправильное натяжение ремня | Отрегулируйте натяжение |
| На шпинделе отсутствует смазка | Смажьте шпиндель |
| Шпиндель не затянут | Проверьте степень затяжки предохранительной гайки на ременном шкиве и затяните ее при необходимости |
| Ременный шкив не затянут на двигателе | Затяните установочные винты на ременных шкивах |
Наконечник сверла выгорает | Неправильная скорость | Измените скорость |
| Стружка не выводится из отверстия | Чаще отводите наконечник сверла для очистки от стружки |
| Затупленный наконечник сверла | Заточите наконечник сверла |
| Слишком медленная подача | Установите большую скорость |
| Отсутствует смазка | Смажьте наконечник сверла |
Сверло отклоняется Некруглое отверстие | Твердое древесное волокно, или длины режущих кромок и/или углов не совпадают | Правильно заточите наконечник сверла |
| Изогнутый наконечник сверла | Замените наконечник сверла |
Древесные щепки на нижней части | Подкладочный материал под обрабатываемой деталью отсутствует | Используйте подкладочный материал |
Обрабатываемая деталь выскальзывает из рук | Наконечник сверла стопорится в обрабатываемой детали, или присутствует чрезмерное давление подачи | Поддерживайте обрабатываемую деталь или зажмите ее в тисках |
Наконечник сверла застревает в обрабатываемой детали | Наконечник сверла стопорится в обрабатываемой детали, или присутствует чрезмерное давление подачи | Поддерживайте обрабатываемую деталь или зажмите ее в тисках |
Чрезмерный износ или шатание наконечника сверла | Изогнутый наконечник сверла | Используйте прямой наконечник сверла |
| Изношенные подшипники шпинделя | Замените подшипники |
| Наконечник сверла неправильно установлен в цанговом патроне | Правильно установите наконечник сверла |
Цанговый патрон ненадежно закрепляется на шпинделе и выпадает при попытке его установки | Грязь, смазка или масло на коническойвнутренней поверхности цанговогопатрона или на конической поверхности шпинделя | При помощи бытового моющего средства, очистите коническую поверхность цанговогопатрона и шпинделя, чтобы удалить всю грязь, смазку и масло |
Все ШАРИКОВЫЕ ПОДШИПНИКИ наполняются смазкой на заводе. Им не требуется дальнейшая смазка. Периодически смазывайте подъемный механизм стола, ШЛИЦЫ (пазы) в шпинделе и ЗУБЧАТУЮ РЕЙКУ (зубцы пиноли).
Чтобы увеличить скорость сверла, вращайте маховик регулировки скорости по часовой стрелке, чтобы уменьшить скорость сверла, вращайте маховик против часовой стрелки. Кнопка регулировки скорости расположена на левой стороне шпиндельной бабки.
Отрегулируйте стол, отпустив зажимной винт под столом, позволив столу поворачиваться.
Отпустите зажимной винт на колонне, чтобы поднять или опустить стол на рейке. Используйте рукоятку, чтобы получить желаемое расстояние от цангового патрона.
Перед тем как приступить к сверлению, убедитесь в том, что все зажимные винты затянуты, чтобы предотвратить смещение во время операции сверления.
Вставьте желаемый наконечник сверла в цанговый патрон и зафиксируйте его с помощью торцового ключа, поставляемого в комплекте.
