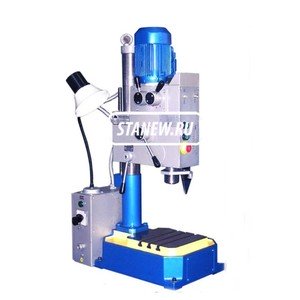

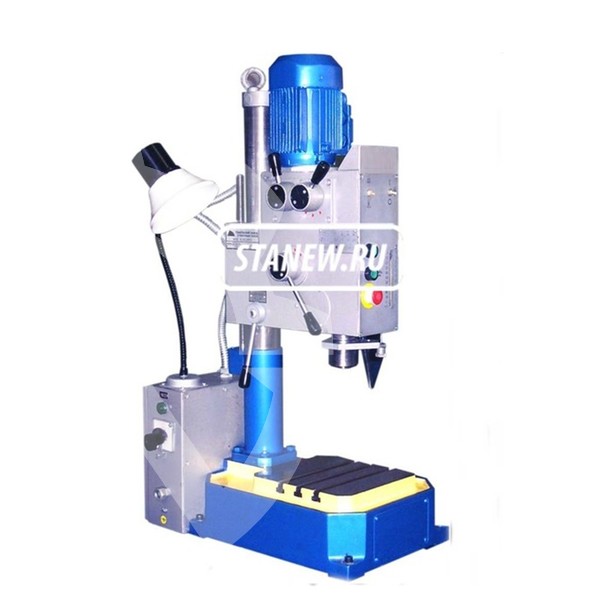

Настольно-сверлильный станок 2Т118

Сверлильный станок 2Т118 крепится на верстаке, тумбе или специальной подставке. Используется как промышленными предприятиями для единичного и мелкосерийного производства, так и мастерскими. Станок позволяет выполнять операции:

• нанесение резьбы на внутреннюю поверхность отверстий;
• развертывание;
• зенкование;
• сверление.

Конструкция представляет собой коробчатую колонну, на которой в нижней части смонтирована рабочая область – фундаментная плита, освещение, электрическая часть, а в верхней области находится шпиндельная головка с инструментами и электрооборудование. Оператор может осуществлять подъем и опускание шпинделя механически или вручную с помощью штурвала. Подключение станка 2Т118 к электросети проводится через отверстие, размер которого 3⁄4 дюйма. Обязательным действием является заземление, что выполняется согласно общим стандартам для производственных узлов.

Расшифровка наименования

Чтобы понять, к какому типу относится станочное оборудование, стоит рассмотреть буквенно-цифровой индекс:

• 2 – группа сверлильных станков нормальной точности;
• Т – буква обозначает, что в конструкцию встроена оперативная система;
• 1 – означает, что оборудование относится к одношпиндельным станкам;
• 18 – это наибольший диаметр сверления, то есть 18 мм.

Модификации

На современном рынке станочных узлов можно найти несколько усовершенствованных вариантов 2Т118:

• 2Н118Ф2, который оснащен установкой с числовым программным управлением;
• станок 2Т118-01 – аналог станка 2Т118, однако имеет дополнительную систему подачи смазочно-охлаждающей жидкости;
• универсальный вертикально-сверлильный станок 2А118;
• координатное оборудование 2Н118К.

Особенности рабочего процесса

Воздействуя на рукоятку шестеренчатой коробки передач, оператор может увеличивать крутящий момент и повышать жесткость передач. Автоматическая подача метчика в рабочее пространство 2Т118 в тандеме с механическим упором позволяет осуществлять точное и быстрое нарезание механической резьбы.

Преимущества

Станок обладает небольшими габаритными размерами, благодаря чему его можно устанавливать даже на малых производственных площадях. Помимо этого, оборудование обладает такими отличительными характеристиками:

• при желании заказчика, станок может быть укомплектован системой охлаждения инструмента;
• для формирования резьбы нужной глубины в глухих или сквозных отверстиях, имеется специальное устройство с автоматическим реверсированием вращения шпинделя;
• конструкция обладает механической подачей с защитной муфтой;
• имеется регулируемый упор глубины сверления;
• при включении шпинделя, автоматически работает муфта, которая способна предохранять узел от перегрузок;
• собственный электродвигатель, мощностью 0,75 кВт требует питания электросети 220-230В.

Для совершенствования оборудования, есть возможность укомплектовать станок тумбами, подставками, поворотными стальными или чугунными тисками, метчиками, режущим инструментом и др. В комплекте с 2Т118 прилагаются ключи, запасные части и принадлежности, втулка и светильники для освещения рабочих областей.

Настольный сверлильный станок 2Т118 поможет обрабатывать заготовки холодного и горячего проката разных габаритов. Впервые агрегат был создан еще в 60-х годах и по праву считался прогрессивным и надежным сверлильным оборудованием. На сегодня, 2Т118 является не менее востребованным рабочим механизмом для производственных компаний.

Комплектация станка 2Т118:

• Станок в сборе;
• Втулка переходная 6100-0141 ГОСТ 13598;
• Клин 7851-0012 ГОСТ 3025;
• Ключ электрошкафа;
• Светильник;
• Руководство по эксплуатации.

Дополнительная оснастка:

• Патрон сверлильный 6150-4029-04;
• Патрон сверлильный ПС16В18. Для присоединения к станку необходима переходная оправка 6039-4028-0012 (6039-0012);
• Тиски станочные чугунные неповоротные 7200-0209-02;
• Тиски станочные чугунные поворотные 7200-0210-02;
• Патрон резьбонарезной 6162-4003 (М3...М12).
