Профилегибочные станки работают по следующей схеме: профильный или любой другой материал подается в рабочие валки. Выполняя вращение, они выполняют давление на заготовку, при этом придавая, ей необходимую толщину или выполняют сгибание до нужной формы.
Станок профилегибочный предназначен для эксплуатации в условиях умеренного климата, категория размещения 3 по ГОСТ15150-69.
Параметры гибки профилей (рабочий материал, не более/размеры)
- квадратная труба: 25х25х2 мм
- профильная труба (по широкой части): 50х25х2 мм
- полоса: 50х4 мм
Станок профилегибочный ручной. Устройство и принцип работы.

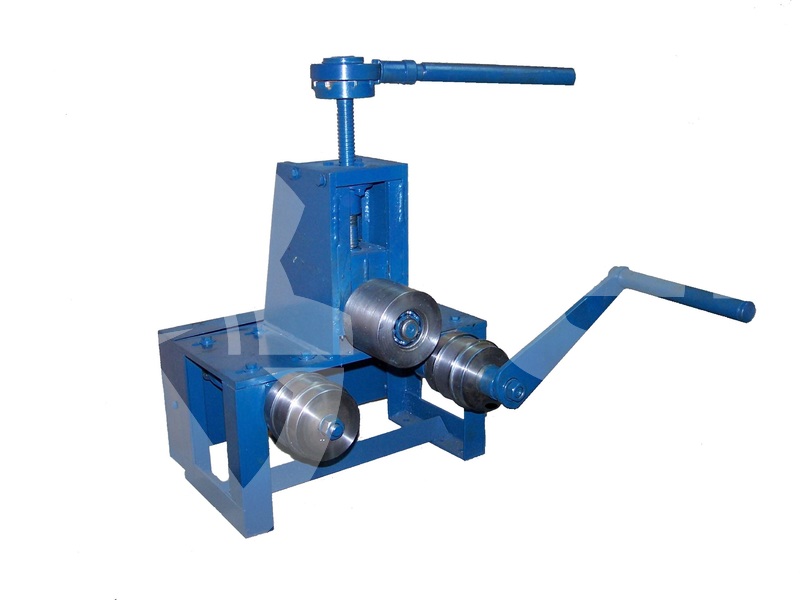

Cтанок профилегибочный состоит из следующих основных частей:
1. — рама;
2. — рукоятка привода;
3 — цепная передача;
4 — опорные ролики;
5 — прижимной ролик;
6 — винт;
7 — храповой механизм;
8 — рукоятка прижима;
9 — защитный кожух.
Станок профилегибочный должен быть жёстко установлен и закреплён через специальные отверстия в раме четырьмя болтами (болты в комплект не входят). Перед началом работы убедиться, что станок профилегибочный закреплён. Проверить наличие и крепления кожуха 9. Проверить механическую часть: — надёжность всего крепежа, отсутствие люфтов; — правильность всех настроек (опорные ролики 4 должны располагаться в одной плоскости); — натяжку цепи. После выполнения перечисленных требований необходимо настроить ролики на ширину изгибаемой детали: — открутить гайки крепления опорных роликов 4 ключом . — снять опорные ролики с валов. — установить требуемую ширину ручья роликов (20-30-40-50мм), поменяв их местами или развернуть на 180°. Ширину ручья роликов устанавливаем больше ширины заготовки, т.к. при изгибании происходит небольшая деформация (расплющивание) заготовки. — установить ролики на валы со шпонкой и закрепить с помощью гаек. Далее с помощью рукоятки 8 поднять прижимной ролик 5 в верхнее положение. Изгибаемую деталь расположить между опорными 4 и прижимным 5 роликами рис.2 ( заготовку располагать наиболее широкой плоскостью в ручьи опорных роликов 4). С помощью вращения рукоятки прижима 8 через храповой механизм 7 плавно опускать прижимной ролик 5 (1/2 оборота) на величину, необходимую для формирования требуемого радиуса изгиба. Подача изгибаемой детали осуществляется вращением рукоятки привода 2, с помощью опорных роликов, связанных между собой цепной передачей 3. Для снятия готовой детали необходимо выдвинуть фиксатор из храпового механизма 7 и повернуть на 180°. Затем вращением рукоятки прижима 8 поднять прижимной ролик и освободить деталь.
