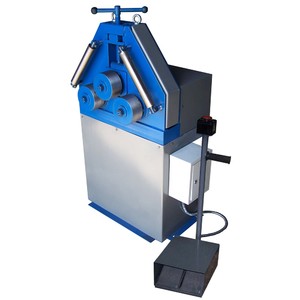

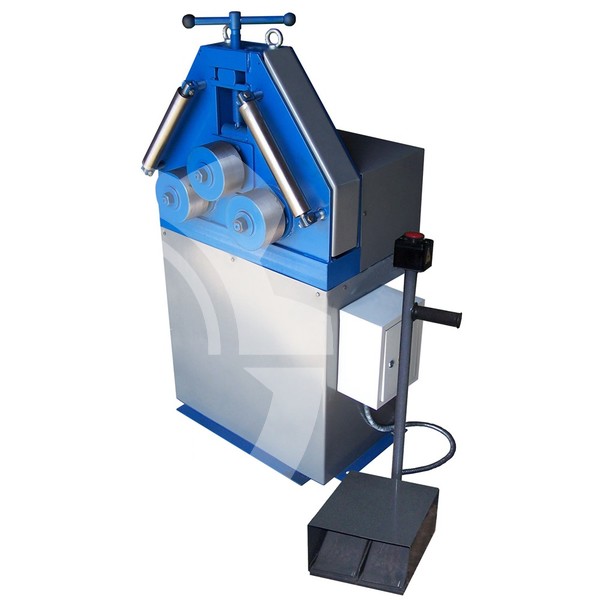

Cтанок профилегибочный МГ-0080-П-М
Cтанок профилегибочный МГ-0080-П-М Cтанок профилегибочный МГ-0080-П-М Cтанок профилегибочный МГ-0080-П-М

Cтанок профилегибочный МГ-0080-П-М

В наличии 5.0
от 200 100 руб. 220 110 руб.
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Санкт-Петербургу и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Отзывы / Комментарии
  • Описание
    Cтанок профилегибочный МГ-0080-П-М является профессиональным металлообрабатывающим оборудованием, предназначенным для гибки металлических профилей и прутков. Данная модель широко используется в кузнечном деле и на производственных предприятиях. Наличие электропривода обеспечивает высокую производительность станка и легкость в управлении. Выносной ножной пульт имеет удобную транспортировочную рукоятку.

    Особенности профилегиба

    Устойчивая станина;
    Выносной пульт управления;
    Легкая ремонтопригодность;
    Возможность регулировки направляющих прижимного ролика, по мере их износа.
    Возможно изготовление дополнительных роликов под различные виды профиля.

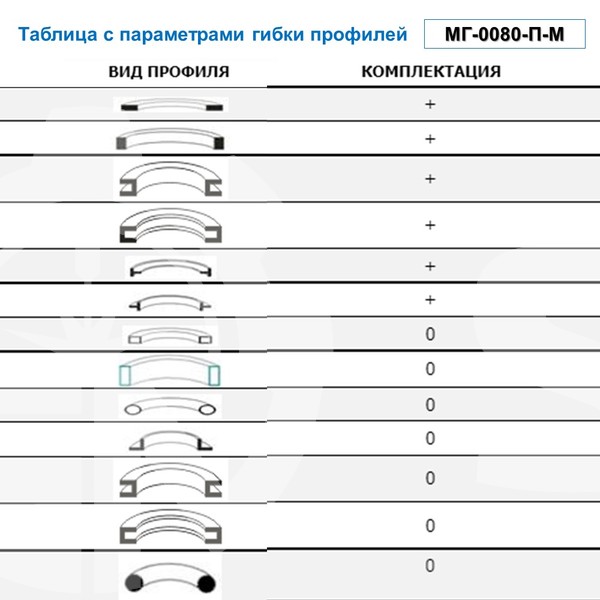

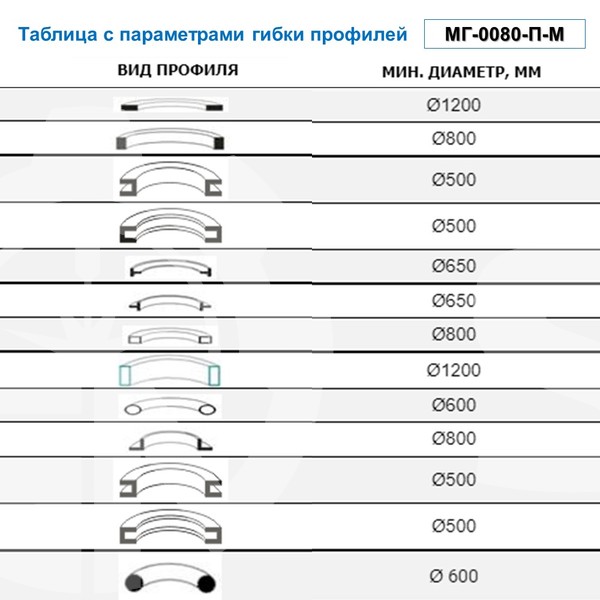

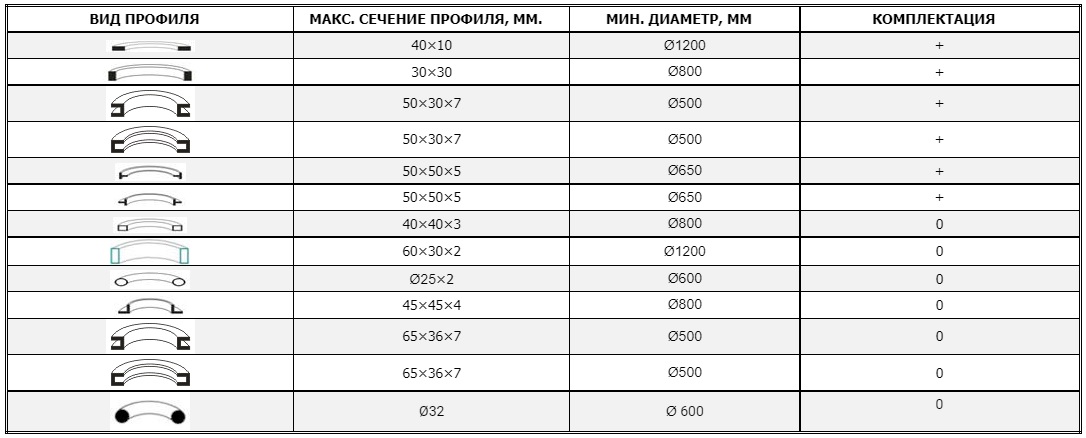

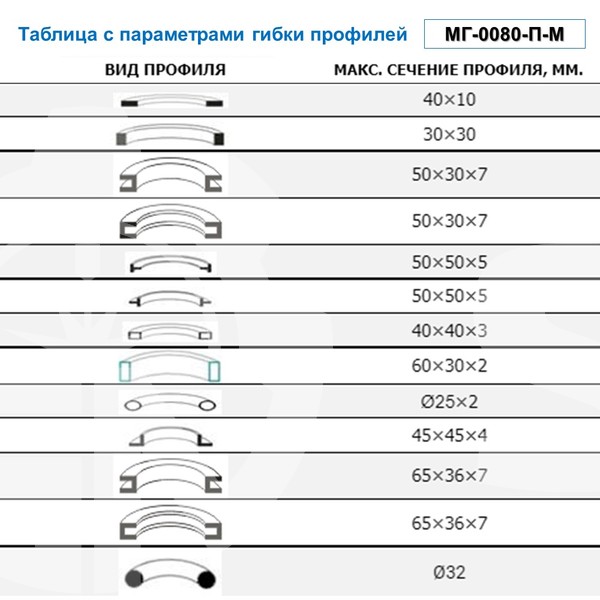

    Таблица с параметрами гибки профилей

    Таблица с параметрами гибки профилей

    Станок профилегибочный. Устройство и принцип работы.

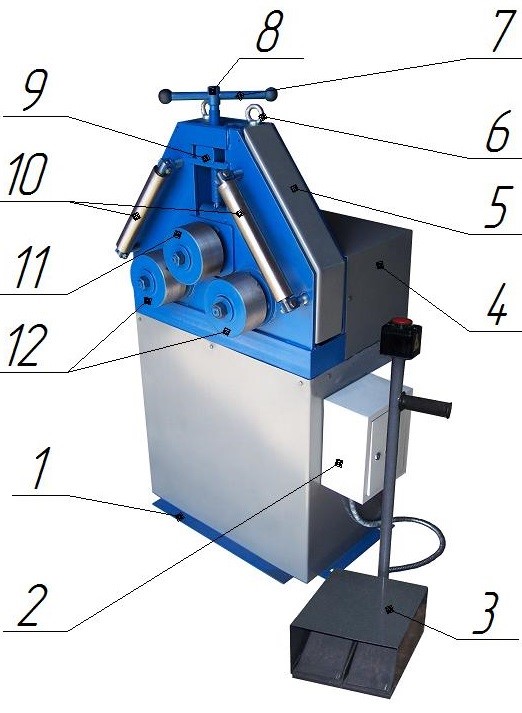

    Cтанок профилегибочный состоит из следующих основных частей.
    Cтанок профилегибочный. Устройство и принцип работы Cтанок профилегибочный. Устройство и принцип работы
    1. Рама
    2. Электрошкаф
    3. Стойка с педалями
    4. Защитный кожух
    5. Кожух регулирующих гаек направляющих валов
    6. Рым-болты
    7. Рукоятка прижимного ролика
    8. Винт
    9. Гайка
    10. Направляющие валы
    11. Прижимной ролик
    12. Опорные ролики
    13. Регулирующие гайки
    14. Заготовка

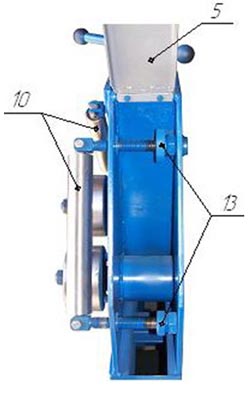

    Предполагается, что заготовка будет «колебаться» в роликах, для предотвращения этого настройте направляющие валы 10 при помощи регулирующих гаек 13. Изгиб заготовки осуществляется вращением электромеханического привода (связанного с опорными роликами через шестерни), при помощи нажатия педалей на стойке 3. Смена возвратно-поступательного движения роликов осуществляется через кнопку СТОП. Для извлечения заготовки 14 возвращаем прижимной ролик 11 в верхнее положение с помощью вращения рукоятки 7, и извлекаем заготовку.

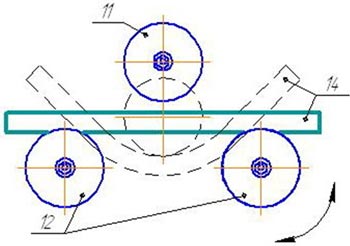

    Изгиб заготовок на гибочной машине МГ

    Установка станка профилегибочного

    Оборудование поставляется полностью готовым к работе. Профилегиб должен быть жёстко установлен и закреплён через специальные отверстия в раме четырьмя анкерными болтами (болты в комплект не входят).
    • Перед началом работы убедиться, что профилегиб заземлён.
    • Проверить внешним осмотром целостность механических и электрических соединений.

    Первоначальный пуск

    Очистить ролики от консервирующей смазки (сухой тканью-ветошью). Убедиться в соответствии напряжения питающей сети параметрам профилегиба. После чего приступить к обкатке профилегиба на холостом ходу в течение 30 мин В случае возникновения отклонений от нормального режима работы немедленно остановить профилегиб и устранить неисправность.

    Обрабатываемый материал:

    • заготовка должна быть очищена от масла и сухой;
    • твёрдость материала должна быть одинаковой по всей длине заготовки;
    • сгибаемые части заготовки должны быть гладкими.

    Принцип работы

    • Открутить ключом гайки 15 крепления прижимного ролика 11 и опорных роликов 12
    • Установить ролики на валы со шпонкой и закрепить с помощью гаек.
    • Далее с помощью рукоятки 7 поднять прижимной ролик 11 в верхнее положение. Изгибаемую деталь расположить между опорными 12 и прижимным 11 роликами. С помощью вращения рукоятки прижимного ролика 7 плавно опускать прижимной ролик 11 (1/2 оборота) на величину, необходимую для формирования требуемого радиуса изгиба. Изгиб на предельном радиусе за одну операцию невозможен, по этому требуется повторение операции сгиба, прежде чем вы достигните определённого радиуса.

    Схема настройки роликов
