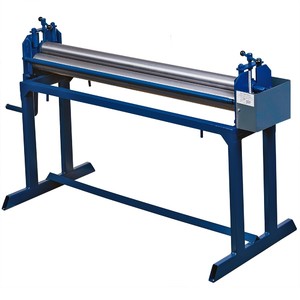

Вальцы ручные ВР-2000
Вальцы ручные ВР-2000

Вальцы ручные ВР-2000

В наличии 5.0
от 83 300 руб. 91 630 руб.
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Санкт-Петербургу и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Отзывы / Комментарии
  • Описание

    Вальцы трехвалковые ручные применяются на предприятиях любого размера.

    При вращении приводной рукоятки вальцы приводятся в движение, и материал прокатывается по всей плоскости вальцов. Есть возможность быстрого съема верхнего вала с для извлечения заготовок.

    Станок предназначен для формирования кругло-цилиндрических изделий:

    • водостоков
    • дымоотводов
    • различных емкостей


    Вальцы трёхвалковые ручные. Устройство и принцип работы.

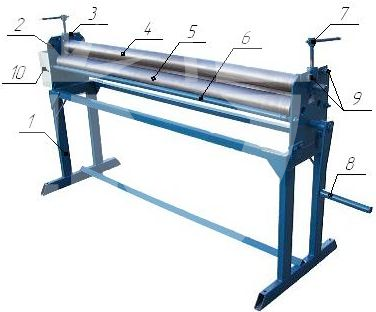

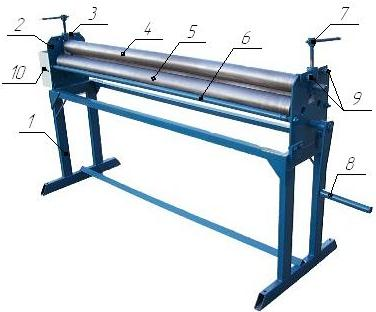

    Вальцы 1000 мм составные частиВальцы трехвалковые ручные состоят из следующих основных частей (рис.1):

    1. основание;
    2. щечки;
    3. откидная балка;
    4. прижимной вал;
    5. опорные валы;
    6. стяжные шпильки;
    7. прижимной винт;
    8. приводная рукоятка;
    9. фиксирующие гайки;
    10. кожух;

    Рисунок 1.

    Установка вальцов

    Вальцы трехвалковые ручные должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150 мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины).

    Принцип работы

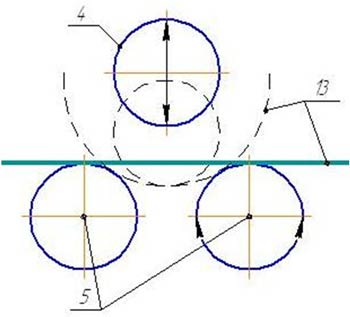

    С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 11 расположить между опорными 5 и прижимным 4 валами рис.2 (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов 7 опускаем постепенно ( 1/2 оборота) прижимной вал 4 на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала 4 вальцуемый лист 11 прокатывается по всей плоскости с помощью вращения приводной рукоятки 8 механического привода (связанного с опорными валами через шестерни ).

    Для извлечения заготовки из вальцов возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку 3 на 180° и выводим из зацепления винт 7 подъёмного устройства.

    Принцип работы вальцов, схема
