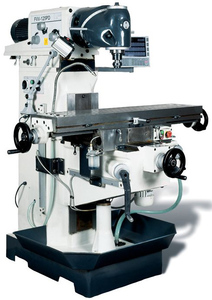

Универсальный фрезерный станок FVV-125PD с УЦИ

Универсальный фрезерный станок FVV-125PD с УЦИ

В наличии Артикул: stanew-1045 5.0
от 1 291 000 руб. 1 420 100 руб.
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Санкт-Петербургу и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Отзывы / Комментарии
  • Описание

    Широкоуниверсальный фрезерный станок FVV – 125 PD предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FVV – 125 PD находит широкое применение в мелкосерийном производстве и в производстве средней серии, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

    В данной модели установлено устройство цифрового измерения по трём осям, ускоренная вертикальная подача консоли, предусмотрена автоматическая подача стола в обоих направлениях, рабочее освещение и система охлаждения СОЖ.

    На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.

    Основные узлы и детали оборудования

    1. Электродвигатель привода главного движения.
    2. Хобот.
    3. Фрезерная головка.
    4. Пульт управления считывающих устройств.
    5. Салазки.
    6. стол.
    7. Консоль.
    8. Корыто.
    9. Основание.
    10. Станина.
    11. Электрический пульт управления.

    Фрезерный станок FVV-125PD состоит из следующих основных узлов: станина 10, хобот 2 со встроенной коробкой скоростей, фрезерная головка 3, электродвигатель привода главного движения 1, стол 6, основание 9 и консоль 7.

    Базой станка является станина 10, жестко закрепленная к основанию 9. По вертикальным направляющим станины движется консоль 7 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении салазки 5 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 6 (подача по оси X). На нижней правой стороне салазок смонтирована коробка подач стола. Продольное и поперечное перемещение стола ручное и механическое. Вертикальное перемещение консоли только ручное.

    Хобот перемещается по верхним направляющим станины вперед-назад. Фрезерная головка 3 закреплена на переднем торце хобота 2. Фрезерная головка поворачивается на 360°.

    Во фрезерной головке 3 смонтирован шпиндель на шарикоподшипниках. Шпиндель оснащён конусом ISO40, в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO40. Вращательное движение шпиндель получает от электродвигателя 1 через коробку скоростей. Для установки оправки горизонтального шпинделя передняя часть фрезерной головки поворачивается на 180° и устанавливаются направляющая, оправка и серьга.

    Фрезерный станок оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 4.

    Дополнительная информация

    Работа горизонтальным шпинделем.

    Для работы горизонтальным шпинделем поверните часть фрезерной головки 1 на 180°. Установите оправку горизонтального шпинделя 2. Закрепите направляющую 4 к фрезерной головке (болты вкручиваются в отверстия 3). Установите серьгу 5.

    Комплектация


    НаименованиеКоличество
    Направляющая горизонтального шпинделя1шт
    Оправка горизонтального шпинделя1шт
    Серьга горизонтального шпинделя1шт
    Тяга для зажима инструмента в шпинделе2шт.
    Фартук защитный1шт.
    Пластина крепления фартука2шт.
    Анкерный болт М16x450 мм.4шт.
    Гайка М164шт.
    Шайба 16x31x3 мм4шт.
    Патрон цанговый1шт.
    Цанга 4; 5; 6; 8; 10; 12; 14; 16 мм8шт.
    Ручка перемещения консоли1шт.
    Оправка с поперечной канавкой1шт.
    Инструмент:
    Ключ к цанговому патрону1шт.
    Ключ торцевой шестигранный 5; 6; 8; 10; 12 мм5 шт.
    Ключ рожковый 21x24; 16x18; 8x10 мм3шт.
    Ключ накидной 21x24 мм1 шт.
    Инструкция по эксплуатации
