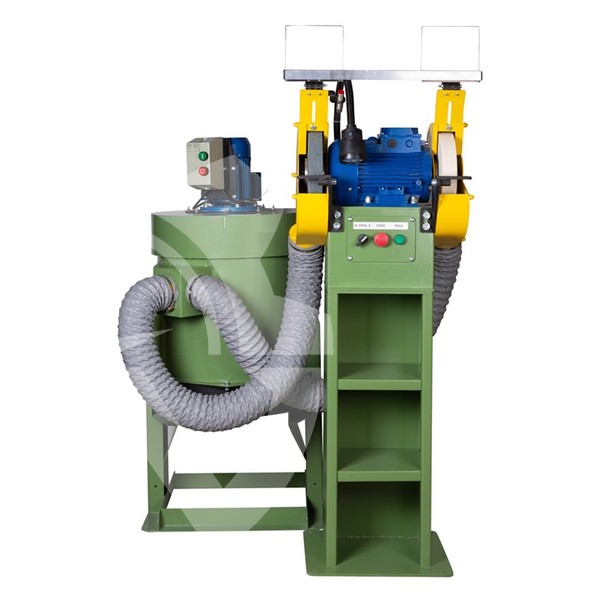

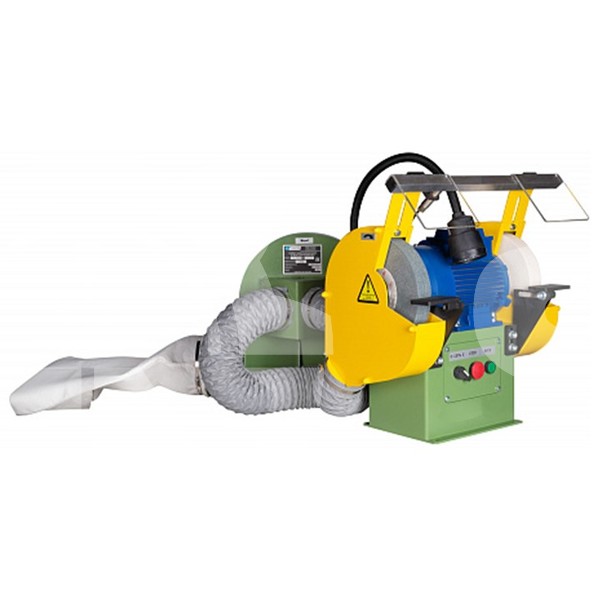

Станок точильно шлифовальный ТШ-1.35
Станок точильно шлифовальный ТШ-1.35 Станок точильно шлифовальный ТШ-1.35

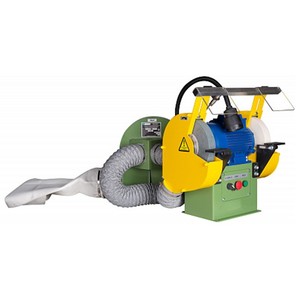

Станок точильно шлифовальный ТШ-1.35

В наличии Артикул: stanew-1748 5.0
от 101 000 руб. 111 100 руб.
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Санкт-Петербургу и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Документация
  • Отзывы / Комментарии
  • Описание

    Настольный точильно-шлифовальный станок ТШ-1.35 предназначен для выполнения следующих заточных и шлифовальных работ:

    • заточка различных видов станочного инструмента (токарных резцов, сверл);
    • заточка слесарного инструмента (ножницы, зубила, ножи);
    • выполнение слесарных работ (снятие заусенцев, фасок и т.п.);

    При применении соответствующих приспособлений может быть использован для шлифовки и полировки деталей. Станок комплектуется светильником местного освещения и имеет два выхода под пылеотсос. Имеет крепления для установки его на слесарном столе, тумбе.

    Станок точильно-шлифовальный ТШ-1.35 комплектуется устройством автоматического отключения двигателя при подъеме защитного экрана и пылеулавливающей установкой П-1100 (или другой моделью, по желанию заказчика).

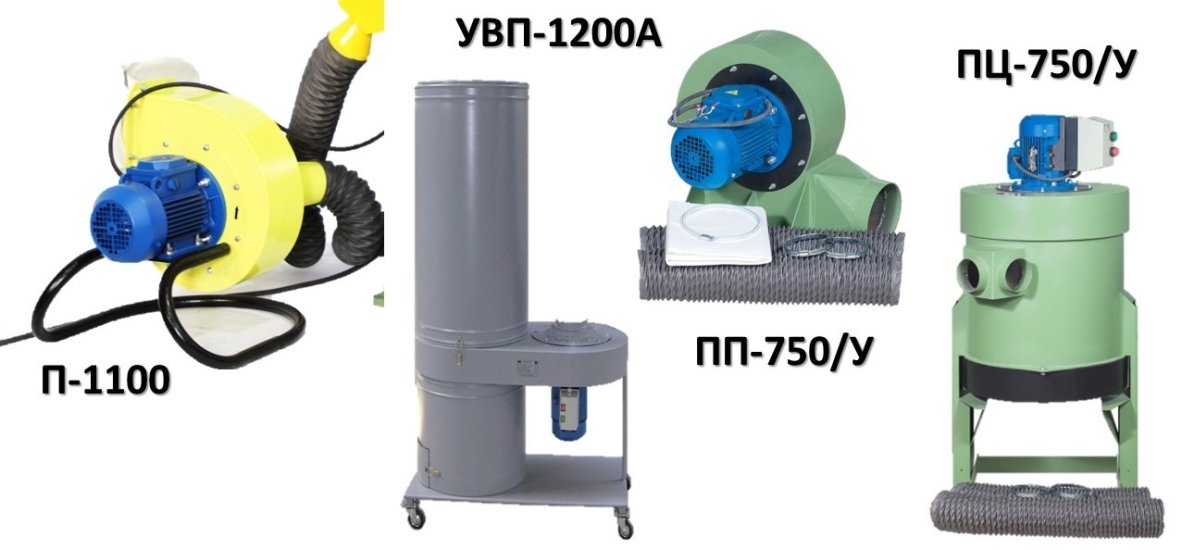

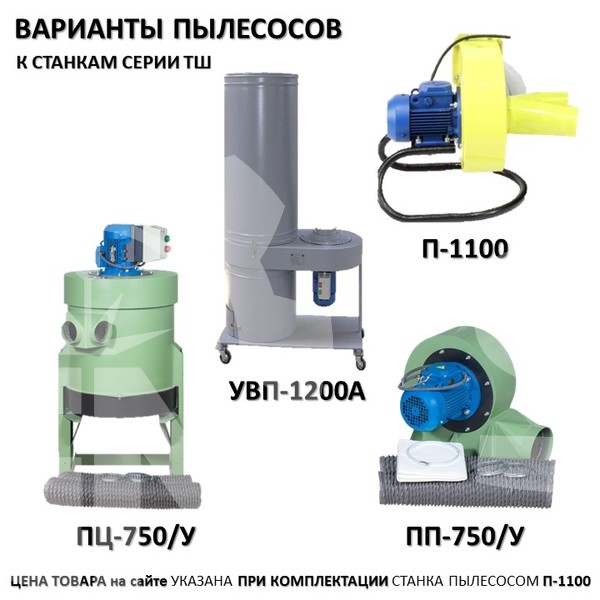

    Возможные варианты пылесосов к станкам серии ТШ

    Модельный ряд станка ТШ-1

    В зависимости от выбранной модификации вы можете приобрести станки этой серии с разной комплектацией.

     Станки с прямым приводом и шлифовальным кругом 250х40х32 мм, 2,2 кВт, 1500 об/мин.

    • ТШ-1
    • ТШ-1.20 c доп.блокировкой двигателя
    • ТШ-1.25 с пылесосом
    • ТШ-1.35 с пылесосом и блокировкой двигателя

     Станки с прямым приводом. Шлифовальный круг 250х40х32 мм, алмазная чаша 200х20х3х32 мм.

     Станки с прямым приводом. Чашка алмазная 200х20х3х32 мм. Двигатель: 2,2 кВт, 3000 об/мин.

    Комплектность станка ТШ-1 (1.35)

    Станки ТШ на складе Станок поставляется в собранном виде, упаковывается в ПЭ пленку или деревянный ящик.

    В комплект и стоимость станка входят защитные экраны 2 шт, светильник местного освещения 1 шт. К станку прилагается руководство по эксплуатации 1 экз.

    ☑ Станки ТШ 1.20 комплектуется устройством отключения электродвигателя при поднятии защитного экрана.
    ☑ Станки ТШ 1.25 — пылесосом по металлу.
    ☑ ТШ 1.35 оснащены как дополнительной блокировкой, так и пылеуловителем.

    На базовую модель можно дополнительно установить оборудование для улавливания металлических отходов (пылеулавливающая установка). Подробнее вы можете узнать в разделе: Пылеулавливающие установки.

    Комплект поставки:

    • Станок в сборе;
    • Шлифовальные круги (250х40х32 2шт., установлены на станке);
    • Светильник местного освещения;
    • Защитные экраны (2 шт., установлены на станке);
    • Устройство отключения электродвигателя при поднятии защитного экрана;
    • Пылеулавливающая установка 1 шт (П-1100, или другая модель по желанию заказчика*);
    • Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.

    * Пылеулавливатель на выбор заказчика: П-1100УВП-1200АПП-750/УПЦ-750/У

    Цена товара на сайте указана в комплектации с пылесосом П-1100.

    Гарантийный срок эксплуатации — 12 месяцев.
    Начало гарантийного срока исчисляется со дня пуска станка в эксплуатацию, но не позднее 6-и месяцев с момента отгрузки потребителю с завода-изготовителя.
    Гарантийная наработка каждого станка в течение гарантийного срока эксплуатации не более 6000 (шесть тысяч) часов.
    Срок службы до первого капитального ремонта — 9 лет.
    Ресурсы поточности в отработанных тыс. час — 18.

    Составные части пылесоса П-1100

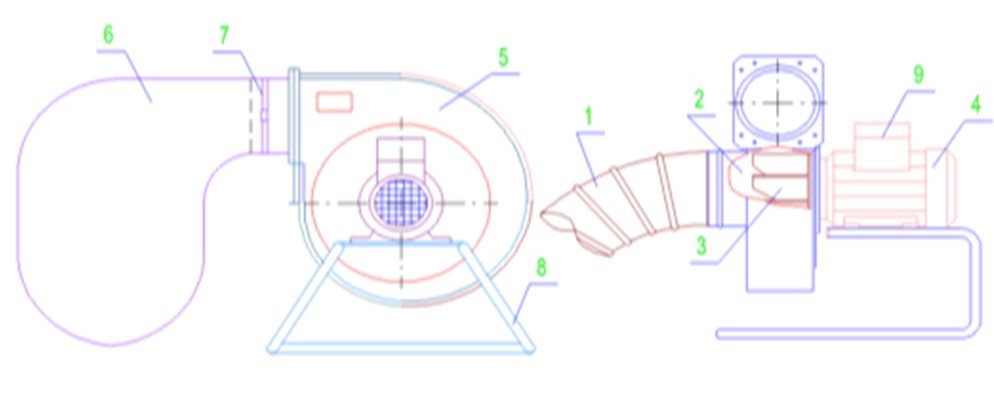

    Основные составляющие элементы пылеулавливающей установки П-1100
    Описание составных частей станка П-1100:
    1. Воздуховод
    2. Центральная часть улитки
    3. Рабочее колесо
    4. Электродвигатель
    5. Корпус
    6. Фильтр-накопитель
    7. Хомут
    8. Основание (подставка)
    9. Магнитный пускатель

    Указание мер безопасности

    Безопасность труда на станке обеспечивается его изготовлением в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Требования безопасности труда при эксплуатации станка устанавливаются соответствующими разделами руководства и настоящим разделом.

    Руководство по эксплуатации ТШ-1 (1.35): основные технические данные

    Как заменить круги на точильно шлифовальном станке

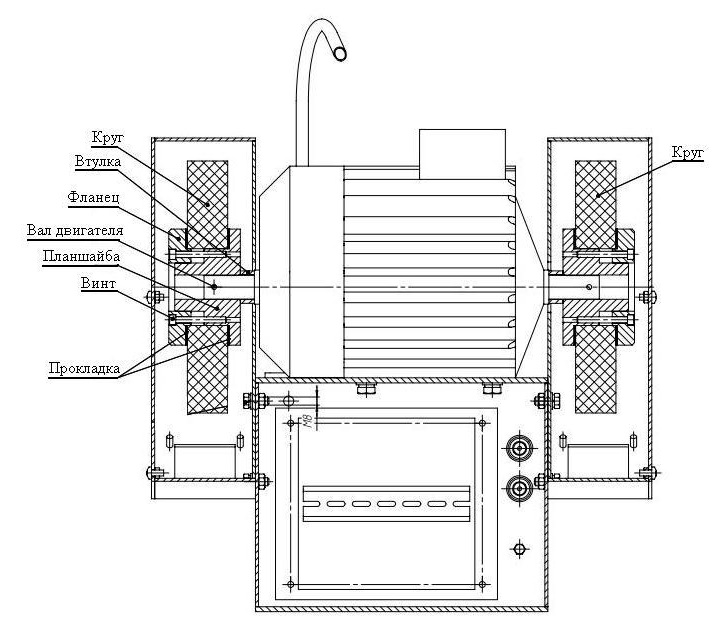

    Крепление шлифовального круга точильно-шлифовального станка ТШ-1 (1.35)

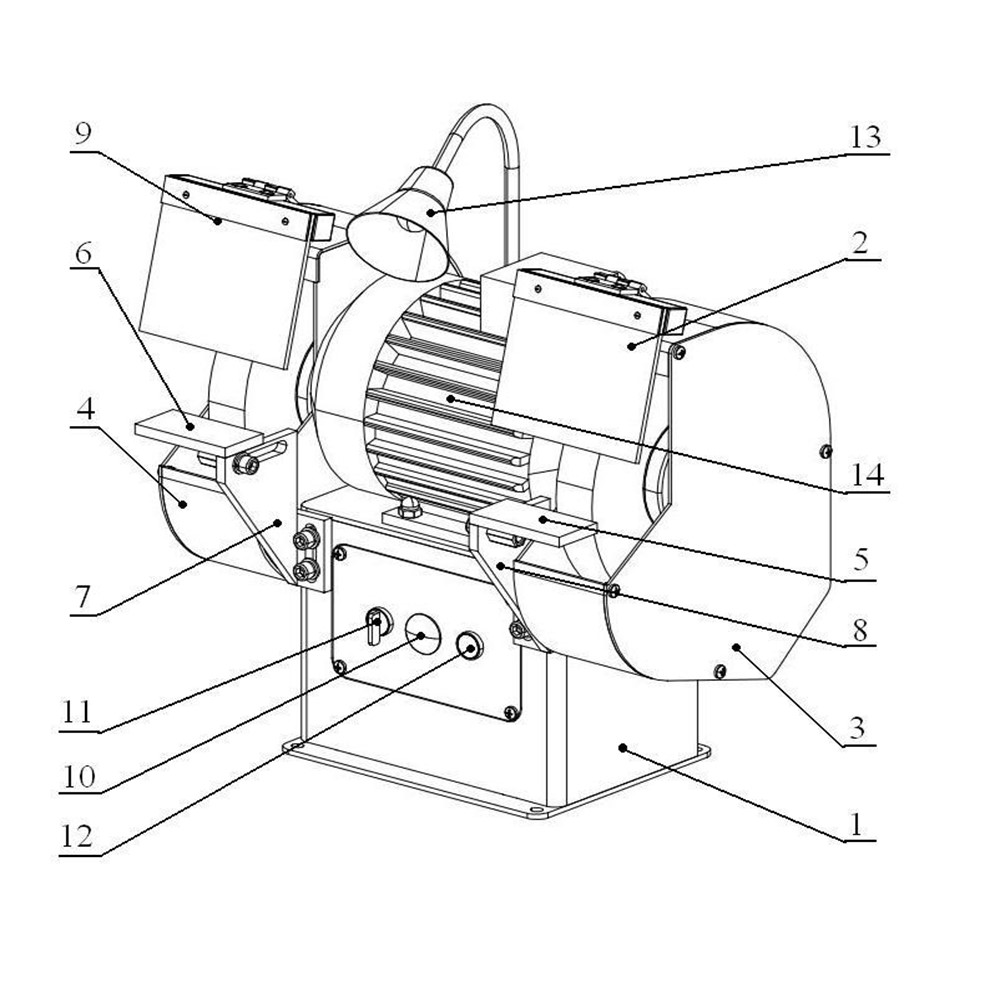

    Устройство и составные части точильно-шлифовального станка ТШ-1.35

    Составляющие элементы точильно-шлифовального станка ТШ-1

    Описание составных частей станка ТШ-1 (1.35*):

    1. Тумба
    2. Защитный экран
    3. Кожух левый, кожух правый
    4. Крышка
    5. Подручник
    6. Подручник
    7. Кронштейн
    8. Кронштейн
    9. Коробка
    10. Переключатель
    11. Кнопка СТОП
    12. Кнопка ПУСК
    13. Светильник
    14. Электродвигатель
    15. *Дополнительная блокировка, пылеулавливающая установка

    Схема электрооборудования точильно шлифовального станка ТШ-1 (1.35)

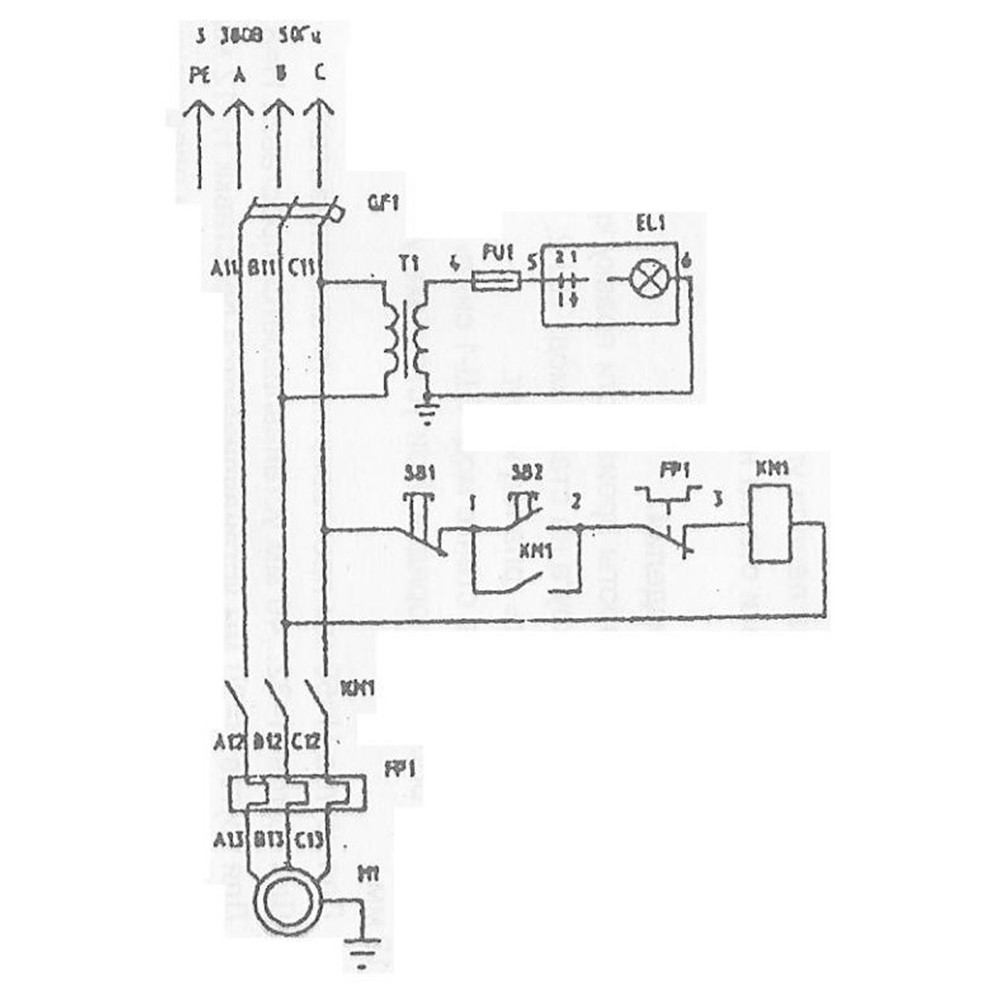

    Электросхема ТШ-1

    Схема электрическая ТШ-1

    На станках установлен электродвигатель М1, работающий в режиме трехфазного включения, вводный автомат QF1, пускатель электромагнитный КМ1, кнопка пуск SA1, кнопка пуск SA1, кнопка стоп SA2. Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к водному выключателю QF1/

    Описание работы в режиме трехфазного включения (рисунок выше).

    Включением вводного выключателя QF1 подается напряжение на станок. Нажатие кнопки SA1 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя. Остановка электродвигателя производится нажатием на кнопку SA2 «СТОП». При этом происходит отключение магнитного пускателя КМ1.

    Установка точильно-шлифовального станка ТШ-1 (1.35)

    Фундамент станка ТШ

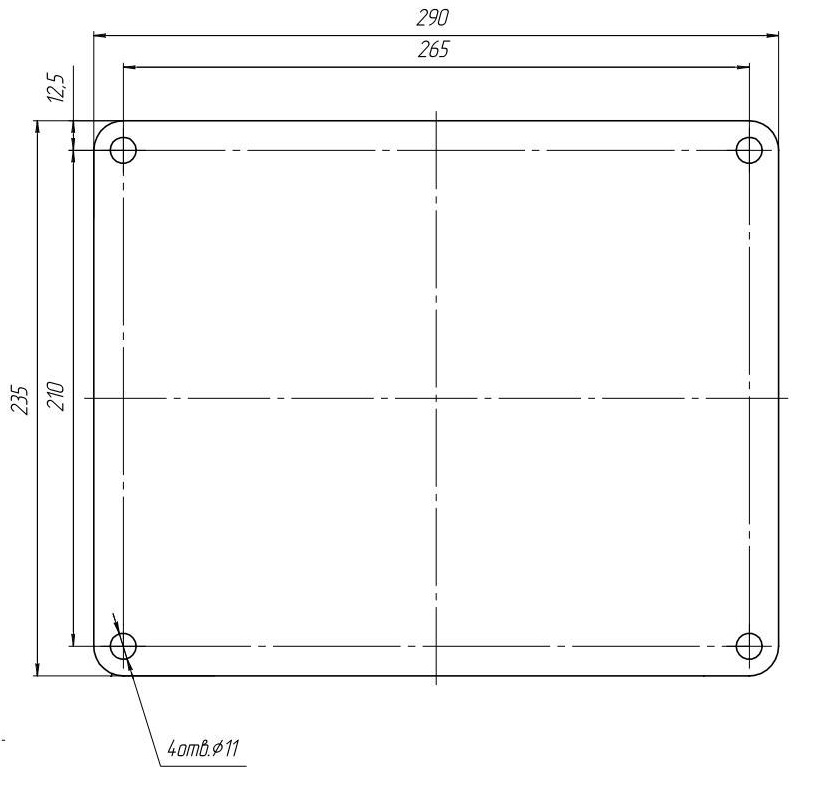

    Опорная поверхность тумбы (вид снизу)

    Порядок установки

    Распаковать станок и снять антикоррозионное покрытие путем протирания ветошью, смоченной маловязким маслом или уайт-спиритом с последующим протиранием насухо.
    Установить станок на место крепления и закрепить тумбу.
    Указания по монтажу электрооборудования. Произвести внешний осмотр электрооборудования:
    - счетчик электроэнергии должен быть установлен не ниже, чем на 10А.
    - для получения заключения о возможности эксплуатации станка при существующей проводке владелец станка обязан обратиться в территориальный орган энергонадзора и получить разрешение на подключение станка. Перед включением станка, работающего в режиме трехфазного переменного тока, необходимо подключить его к контуру заземления. Сопротивление заземления не должно превышать 0,10 м.
    Подключить станок к электросети.
    Для этого снять панель управления, отсоединить вводной выключатель QF1 и подсоединить питающие провода сети к водным клеммам выключателя. Заземляющий провод питающей сети подсоединить к заземляющей клемме внутри ниши подставки (тумбы) станка (РЕ).
    Произвести пробный пуск электродвигателя кратковременным включением его в сеть без нагрузки.
    Проверить направление вращения кругов. При необходимости поменять фазировку электродвигателя.

    Порядок работы на станке

    Для пуска необходимо повернуть двухпозиционный выключатель в положение I, затем нажать кнопку «Пуск» на панели управления станка. Для остановки станка нажать на красную кнопку «Стоп» на панели управления станка.
    При обработке изделий:
    Перед началом работы произвести правку кругов.
    Для смены круга на станке снять крышку кожуха, отвернуть шесть винтов М6
    фланца (см. рис. Крепление шлифовального круга), снять фланец и круг.
    Для кругов Н=50 мм проставка не устанавливается;
    Для кругов Н=32...40 мм устанавливается проставка Н=8 мм;
    Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
    Для кругов Н=10... 16 мм устанавливаются обе проставки.
    Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка (рисунок ниже), разъемы расположены на задних стенках кожухов.

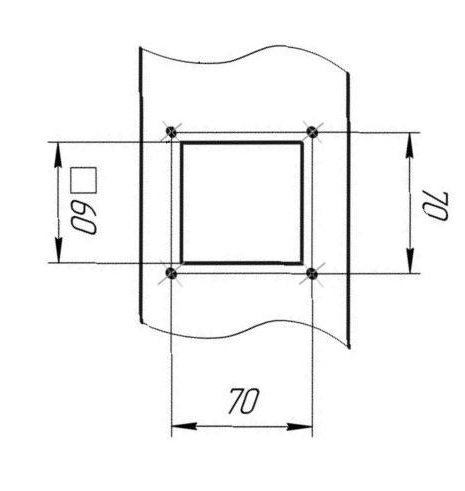

    Крепление патрубка пылеотсасывающего аппарата
