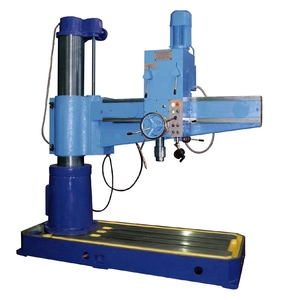

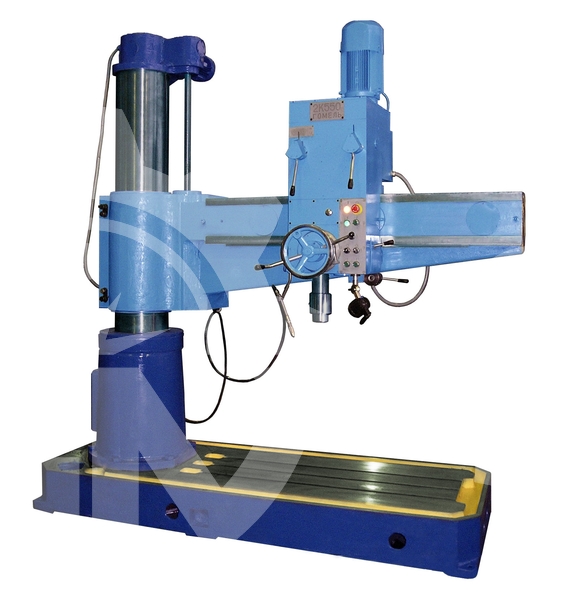

Станок радиально-сверлильный 2К550

Радиально-сверлильный станок 2К550 широко применяется на крупных промышленных предприятиях, так как длина станка достигает 2,8 м, а высота – 3 м. Оборудование предназначено для серийной и крупносерийной обработки металлических, деревянных или пластмассовых заготовок. Мощный агрегат способен выполнять:

• нарезание резьбы;
• рассверливание;
• зенкерование;
• развертывание;
• сверлильные работы.

Установка

Промышленное оборудование необходимо устанавливать только в закрытых помещениях, где влажность воздуха не более 80% и температура не выше +25оС. Не рекомендуется монтировать оборудование на тех производственных площадях, где нет пожароопасных и взрывоопасных веществ.

Подключается станок к трехфазной сети с рабочим напряжением 380 В. Важно сформировать заземление оборудования.

Строение

Главные элементы станка 2К550:

• основа – это фундаментная плита, на которой крепится цоколь;
• стальная колонна, что способна вращаться на 360о с помощью подшипников;
• на колонне крепится рукав со сверлильной головкой, которая может двигаться вдоль с помощью механизма подъема;
• сверлильная головка – это отдельный силовой механизм, который вмещает в себя шпиндель, устройство для подачи, коробку скоростей и подач;
• система подачи охлаждающей жидкости в рабочую зону, резервуар и насосная электроустановка;
• рабочий стол, который может дополнительно устанавливаться для работы с заготовками мелких и средних габаритов.

На плите имеются вдоль и поперек ребра, а также пазы Т-образной формы для надежного крепления обрабатываемых заготовок и самой конструкции стола.

Обратите внимание! Запрещается установка сверлильного и резного инструмента, вес которого более 10 кг, а в ином случае возможно самопроизвольное опускание шпинделя.

Дополнительно 2К550 можно укомплектовать тисками, сверлильным патроном и коробчатым столом. Все элементы управления находятся на панели сверлильной головки. Техническое обслуживание станка не требует значительных усилий или высокой квалификации. В процессе эксплуатации, оператор должен:

• осматривать правильность работы узлов;
• проверять состояние трущихся деталей;
• очищать механизм от пыли;
• подтягивать крепежные винты.

Преимущества и особенности

Перед тем, как купить 2К550, следует изучить отличительные характеристики оборудования, а именно:

• устройство коробки скоростей и подач обладает простой конструкцией;
• термостойкие и износостойки направляющие колонны и рукава;
• рабочий механизм из шпинделя удаляется механическим способом;
• в автоматическом режиме проводится зажим рукава на литой колонне, а также зажим колонны в цоколе;
• имеется встроенное устройство, позволяющее контролировать величину сверления в автоматическом/ручном режиме;
• направление скорости шпинделя меняется в ручном/автоматическом режиме, если при технологическом процессе достигнута ранее заданная глубина отверстия.

Смазочные работы проводятся с использованием масла И-30А и смазки ЦИАТИМ201. Для обеспечения безопасной работы, конструкция 2К550 оснащена:

• органы управления обладают надежными фиксаторами, которые не допускают самопроизвольного движения деталей;
• жесткие упоры, ограничивающие ход сверлильной головки по рукаву;
• электрошкаф с замком для предотвращения стороннего влияния на электрооборудование;
• в цепи подач шпинделя имеется предохранительный механизм, что защищает от перегрузок.

Станок является универсальным устройством высокой производительности, способен обеспечить обработку деталей в любых точках без их передвижения. 2К550 значительно сэкономит время на производство, при этом увеличит точность выполняемых работ.
