Ножницы гильотинные Н3121, купить в Санкт-Петербурге

Гильотина Н3121 считается востребованным промышленным оборудованием, которое устанавливается, как на крупных производственных участках, так и в мелких заготовительных цехах с целью осуществления прямолинейной поперечной и продольной резки листового металла. В зависимости от того, какой привод используется, гильотина Н3121 может быть двух видов:

гидравлическая;
с кривошипным механизмом или механическая.

Технические характеристики

Рассмотрим основные особенности строения:

Станок оснащен режущим инструментом наклонного типа.
По многих параметрам гидравлическая гильотина довольно схожа с механическими механизмами.
Для проведения качественной резки, используются ножи твердостью 54-58 HRC.
Основа гильотины - это сварная станина, что выполнена из листового металла. остоит станина из двух стоек, которые соединены между собой стяжками и рабочим столом, на который крепятся неподвижные ножи.
В станине гильотины имеется специальный склиз, через который удаляются отрезанные заготовки.
Чтобы произвести регулировку зазора между нижними и верхними ножами, оператор должен передвигать стол в горизонтальном направлении.
Ножевая балка гильотины представляет собой Г-образную сварную конструкцию, которая усилена ребрами жесткости.
Для повышенной точности реза, заготовка фиксируется на рабочем столе с помощью упоров. Задний упор расположен на задней части ножевой балки, а боковой и передний упоры крепятся на столе.
В конструкцию гильотины Н3121 смонтировано специальное приспособление - уравновешиватель, что способен минимизировать динамические нагрузки и компенсировать массу ножевой балки.
Для защиты оператора от вращающихся частей станка имеются специальные металлические ограждения, которые представляют собой стальные кожухи толщиной 1,6 м. Такими ограждениями закрыты - маховик передачи, шкив двигателя, тормозная система и приводные валы.
Также в конструкция станка оснащена специальным ограждение зоны реза. Такая решетка в опущенном и поднятом положении удерживается специальными пружинами.
Способы смазки трущихся элементов гильотины Н3121 - ручной тип (с помощью шприца или масленки) и централизованная система, в которой масло подается специальным насосом.

Управлять станком оператор может кнопочной станцией (пульт) и педалью при одиночном ходе. На современном рынке станкостроения представлена модифицированная версия Н3121 - гильотина НА3121, в которой увеличена открытая высота между верхними и нижними ножами на 20 см. Однако модифицированная версия может обрабатывать листовые заготовки малой ширины - до 500 мм.

Преимущества

Гильотинные ножницы Н3121 способны производить резку металла, как по боковому и по заднему упору, так и по разметке. Резак способен выполнять рубку металлических листов толщиной до 6 см, а длина реза может превышать 8 метров.

Обратите внимание! Так как мощность кривошипной гильотины меньше в сравнении с гидравлическими станками, рекомендуется производить резку механическим резаком листового металла толщиной 3-8 мм. Однако скорость обработки заготовок у кривошипной гильотины намного выше, то есть до 56 резов в одну минуту, а у гидравлики - 3-18 резов в минуту.

За счет наличия жестко смонтированной муфты, в конструкции которой имеется электромагнит и поворотные шпоны, значительно снижаются эксплуатационные расходы, так как гильотина способна работать без подвода воздуха.

Поставляются гильотинные ножницы Н3121 в собранном состоянии. Устанавливается станок на фундамент за счет клиньев. Данная модель станка полностью соответствует стандартам ГОСТ-6282.

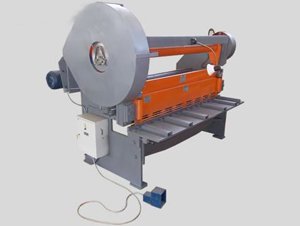

Ножницы гильотинные Н3121

Технические характеристики
