Ножницы гильотинные НД 3316, купить в Санкт-Петербурге

Конструкция гильотинных ножниц была создана еще в 1974 году, а уже серийно выпускался станок с 1975 года. Данная модель станка используется для осуществления холодной резки заготовок в виде листового металла. НД3316 проводит раскрой материалов, предел прочности которых не превышает 500 МПа.

Стоит отметить, что продольная резка станком НД3316 производится с помощью нескольких повторных резов листа, что продвигается вдоль линии раскроя. Поперечная резка проводится за один ход ножа.

Гильотина НД3316 используется на промышленных предприятиях, преимущественно в машино- и судостроении, при обработке вторсырья, авиастроении и других отраслях.

Технические особенности

Ножницы НД3316 отличаются такими особенностями в строении:

Сборно-сварная станина увеличенной жесткости состоит из стола, стоек и соединяющей стяжки. Рабочий стол, на котором неподвижно закреплена оснастка и все остальные элементы НД3316, опирается на траверсу и стойки.
Чтобы отрегулировать режущие ножи по высоте, оператор должен воздействовать на перегонную планку.
Прижимная балка обладает качающейся конструкцией и способна плотно прижимать листовой металл с помощью силы сжатия пружин и собственной массы.
Рубочная (ножевая) балка оснащена уравновешивателем. Это означает, что пружины механизма смонтированы таким образом, что даже в случае поломки тормозной системы, рубочная балка остается в верхнем положении.
Задний упор представляет собой два ходовых винта, по конструкции которой передвигается упорная планка.
Область реза надежно защищена металлической решеткой, что позволяет оператору безопасно производить рабочие операции.
В конструкцию станка монтировано устройство для удержания ножевой балки и указатель ее положения.
Станок НД3316 способен функционировать в четырех основных режимах – ручной поворот, одиночный и автоматический ход, наладочный режим.
Производить управление оборудованием можно, как с помощью ножной педали, так и кнопочной станцией.
Система смазки – централизованная, благодаря чему гильотину разрешается эксплуатировать даже при низких температурах.
В конструкцию гильотины встроено освещение линии реза, благодаря чему оператор может производить раскрой строго по разметке. Лампочки накаливания монтированы в ножевой балке около верхней оснастки.

Преимущества

Оборудование может производить раскрой неметаллических заготовок, однако оснастка будет достаточно быстро изнашиваться и может даже треснуть. На сегодня станок НД3316 считается неотъемлемой частью многих современных предприятий, которые нуждаются в постоянном проведении точной и качественной резке заготовок из цветных металлов, их сплавов и стали.

Данный вариант станка предназначен для проведения прямолинейной раскройки металла, то есть вырезы делать невозможно. Большим преимуществом является то, что гильотина способна производить до 65 резов ножа в минуту, что значительно ускоряет производственный процесс.

Обратите внимание! Выполнять раскрой листового металла разрешается, как с использованием упора, так и без него.

Комплектация

Помимо станка и инструкции по эксплуатации, в стандартную комплектацию входит ножная педаль управления и запасные части/инструменты для настройки станка. Дополнительно конструкцию НД3316 можно укомплектовать рольгангами, откатной тележкой, комплектом ножей и лазерным указателем раскроя металла.

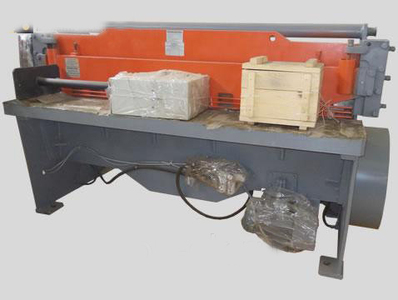

Ножницы гильотинные НД 3316

Технические характеристики
