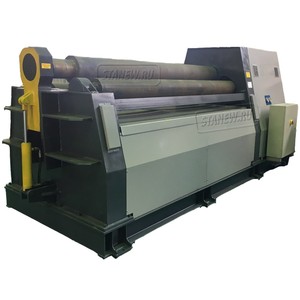

Гидравлические вальцы четырехвалковые ИБ2222

Вальцы 4-х валковые с гидравлическим приводом модели ИБ2222, лист 16х3000 мм, обрабатывают цилиндрические заготовки из листового материала, который в холодном состоянии имеет предел текучести Qт = 250 МПа (25 кгс/мм кв.).

• Гидравлические вальцы оснащены программным управлением, функцией подгиба кромок, конусной гибкой.
• Предназначены для гибки листового металла толщиной до 16 мм и шириной до 3000 мм.
• Подгиб передней и задней кромок обечайки происходит за один проход изгибаемого листа.
• Заготовка зажимается между верхним и добавочным нижним (средним валком), а гиб листа осуществляется боковыми гибочными валками.
• Гибочные вальцы оснащены системой числового программного управления (ЧПУ).

4-х валковые гидравлические вальцы являются наиболее универсальными, точными и простыми в эксплуатации. На выходе изделия могут иметь форму замкнутого цилиндра или его части. Основные подвижные элементы машины — четыре валка, при этом боковые вращаются в прямом направлении и в обратном, а так же перемещаются вверх-вниз, верхний вращается в прямом и обратном направлениях, нижний (средний) вращается как и средние - в прямом направлении и в обратном, а так же перемещается вверх-вниз.

Технологические возможности машины могут быть увеличены при поставке дополнительных инструментов, которые позволят гнуть уголки, полосы, квадраты, трубы и швеллеры. Чтобы облегчить обслуживание машины, комплект поставки может дополняться устройствами автоматизации — передним и приемным столами, механизмами поддержки обечаек и выдачи изделий.

Главный и вспомогательные приводы - гидравлические. Гибочные вальцы оснащены системой числового программного управления (ЧПУ), которая ускоряет управление всеми операциями, делает его удобным и наглядным. Для упрощения работы с деталями различной геометрии пульт может быть перемещен в удобное для оператора место.

Базовая комплектация листогибочной машины четырехвалковой ИБ2222:
