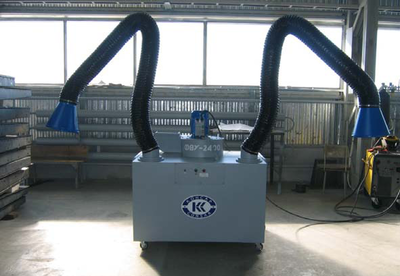

Фильтровентиляционная установка ФВУ-2400

Фильтровентиляционная установка ФВУ-2400

Под заказ Артикул: stanew-1445 5.0
Цена по запросу
Получить предложение
Уважаемые партнеры и покупатели! Из-за нестабильных цен на металл стоимость товаров в каталоге сайта может отличаться от действующей! Актуальные цены можно узнать в отделе продаж info@stanew.ru
Доставка по Санкт-Петербургу и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

  • Описание
  • Характеристики
  • Отзывы / Комментарии
  • Описание
    Установка ФВУ-2400 предназначена для удаления и очистки воздуха от сварочного аэрозоля, газов и мелкодисперсных аэрозолях, выделяющихся при различных технологических процессах. В установке ФВУ-2400 использован принцип осаждения аэрозолей на электростатическом фильтре, что позволяет достигать высокой степени очистки воздуха и возвращать его в рабочее помещение.
    Принцип работы ФВУ-2400

    В электростатическом фильтре ФВУ использована трехступенчатая система очистки загрязненного воздуха. Загрязненный воздух, пройдя через систему фильтров:
    1 -я ступень – фильтр грубой очистки;
    2 -я ступень – электростатический фильтр;
    3 –я ступень – химический фильтр.
    Химический фильтр производит очистку воздуха от газов CO, NOX,HF, О3.

    Конструкция ФВУ-2400

    Конструктивно (Рис.2) установка ФВУ-2400 состоит из двух воздуховодов, закрепленных на двух поворотных узлах, вентилятора, фильтра грубой очистки, электростатического фильтра, выполненных в едином корпусе. Воздуховоды закреплены на шарнирно-поворотных механизмах и вращаются вокруг своей оси на 360°, что позволяет зафиксировать воздухозаборные воронки в любом пространственном положении обслуживаемых зон. Радиус действия одного поворотного устройства 2 м.
    Установка ФВУ-2400 оборудована автоматической системой контроля запыленности электростата с подачей светового сигнала.
    Отличительной особенностью конструкции установки ФВУ-2400 является возможность очистки электростатического фильтра «в сухую».
    Установка ФВУ-2400 является стационарной установкой и предназначена для обслуживания 2-х сварочных постов.

    Комплектация ФВУ-2400

    КомплектацияФВУ-2400ФВУ-1200-101ФВУ-1200-102
    Фильтр грубой очистки          2                          2                   2
    Электростатический фильтр                                      2          2           2
    Химический фильтр          2          2           2
    Вентилятор          1          1           -
    Поворотное устройство, L= 2 м          2           -           -

    Конструкция, состав и принцип работы ФВУ-2400

    Конструкция, состав и принцип работы ФВУ-2400

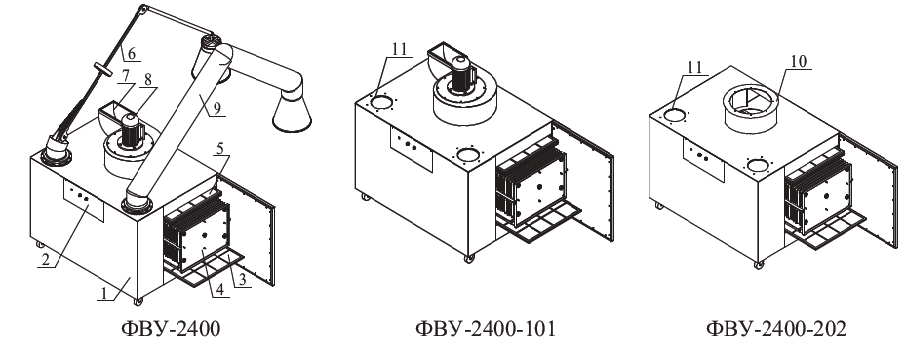

    Рисунок 1. Конструкция и состав ФВУ-2400

    1. Блок фильтров. 2. Блок питания и автоматического управлпния. 3. Фильтры предварительной очистки. 4. Электрофильтры. 5. Адсорбирующие угольные фильтры. 6. Труба. 7. Вентилятор. 8. Пусковая аппаратура. 9. Поворотное вытяжное устройство. 10. Фланец нагнетательного отверстия. 11. Фланец всасывающего отверстия.

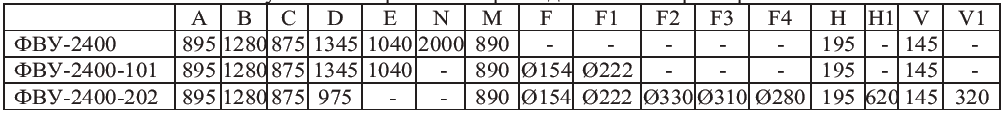

    Габаритные и присоединительные размеры ФВУ-2400

    Габаритные и присоединительные размеры ФВУ-2400

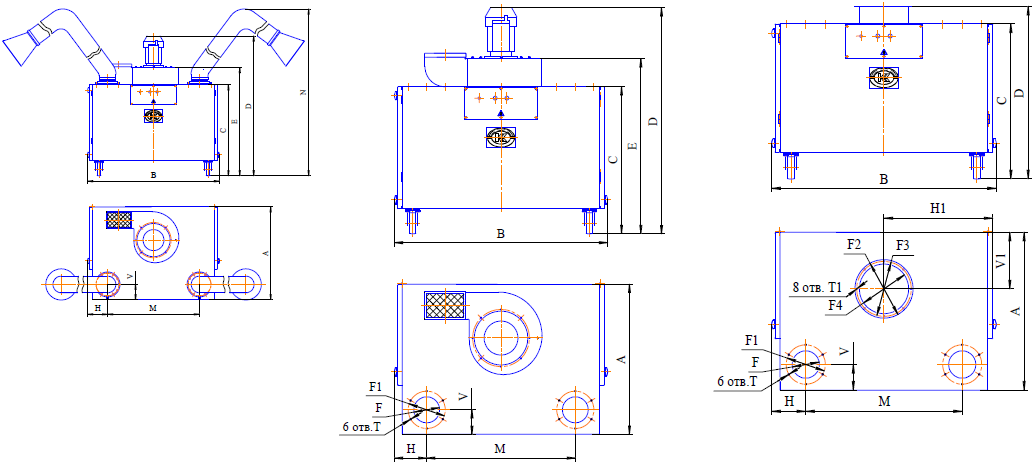

    Рисунок 2. Габаритные и присоединительные размеры ФВУ-2400

    Зона обслуживания ФВУ-2400

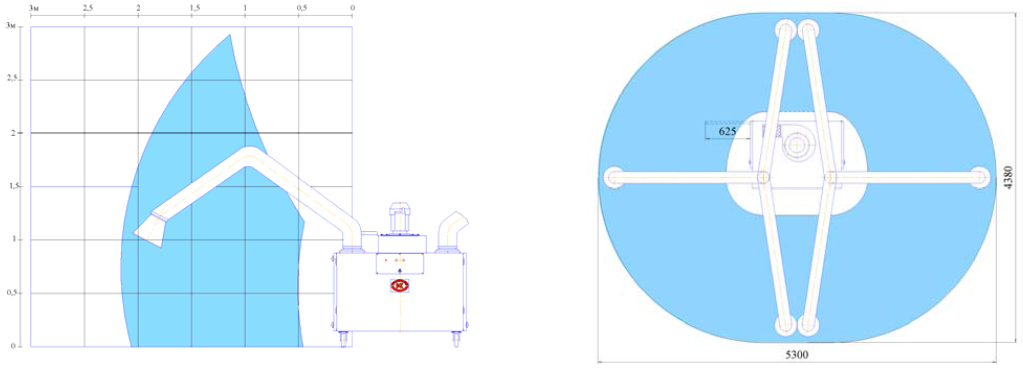

    Рисунок 3. Зона обслуживания ФВУ-2400
