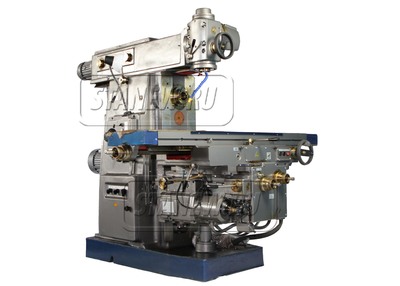

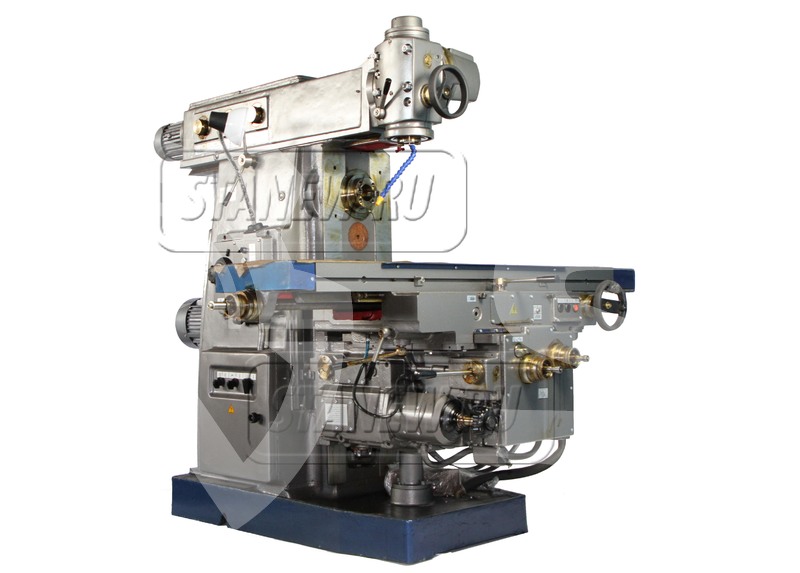

Станок консольно-фрезерный широкоуниверсальный 6Т83Ш

Станок консольно-фрезерный широкоуниверсальный 6Т83Ш

В наличии Артикул: stanew-1944 5.0

Доставка по Санкт-Петербургу и МО

Мы доставим оборудование в любую точку Москвы и МО на своих машинах.

Доставка в регионы России

Для доставки заказов во все регионы нашей страны, мы сотрудничаем с транспортными компаниями: Деловые Линии, Автотрейдинг, ПЭК

Самовывоз с нашего склада

Московская обл., г.Одинцово, Транспортный проезд, дом 9.

Подробнее о доставке

Описание
Характеристики
Отзывы / Комментарии
Описание
Профессиональный станок консольно-фрезерный широкоуниверсальный 6Т83Ш используется на производственных предприятиях металлообработки, обладает высоким качеством и обширным функционалом. Оборудование применяется для обработки заготовок разного размера и формы, выполненных из черных и цветных металлов. Компания «STANEW» предлагает купить подобные агрегаты с доставкой в регионы страны.
Особенности оборудования
Приобретая станок консольно-фрезерный широкоуниверсальный 6Т83Ш, предприятие получает функциональное оборудование с большим набором возможностей. К особенностям агрегата относятся:
- станок 6Т83Ш применяется в производстве пресс-форм и штампов, используется для изготовления единичных деталей и сериями;
- в зависимости от типа операций, обработка заготовок выполняется цилиндрическими концевыми, дисковыми, фасонными и другими видами фрез;
- за счет особенностей конструкции допускается обработка изделий в горизонтальной, вертикальной и наклонной плоскости;
- выдвижной хобот обеспечивает фрезерование габаритных деталей, которые невозможно закрепить на стандартном столе;
- эффективная система смазки позволяет исключить перегрев и преждевременный выход из строя металлообрабатывающего инструмента.
Более подробно узнать об особенностях агрегата можно на нашем сайте. Станок данного типа по своим техническим характеристикам превосходит многие аналоги импортного производства.
Достоинства модели
Использование станка 6Т83Ш возможно толчковом, автоматическом и ручном режиме. Точность обработки заготовок остается на неизменно высоком уровне. К достоинствам агрегата данного типа относятся:
- возможность сверления и растачивания деталей под любым углом подачи инструмента;
- стол перемещается по двум или трем координатам, при этом выполняется обработка и сверление заготовок;
- агрегат поддерживает возможность одновременной работы двумя шпинделями, что повышает скорость выполнения операций;
- электромагнитные муфты защищены от перегрузок, обладают большим запасом прочности и надежности.
Выбор станка данной модели позволяет закрыть потребности предприятия в качественном консольно-фрезерном оборудовании. На агрегаты имеются сертификаты качества, распространяются гарантийные обязательства производителя. Оформление заказа доступно на сайте или по телефону.
Характеристики
Технические характеристики
- Класс точности по ГОСТ 8-82 П

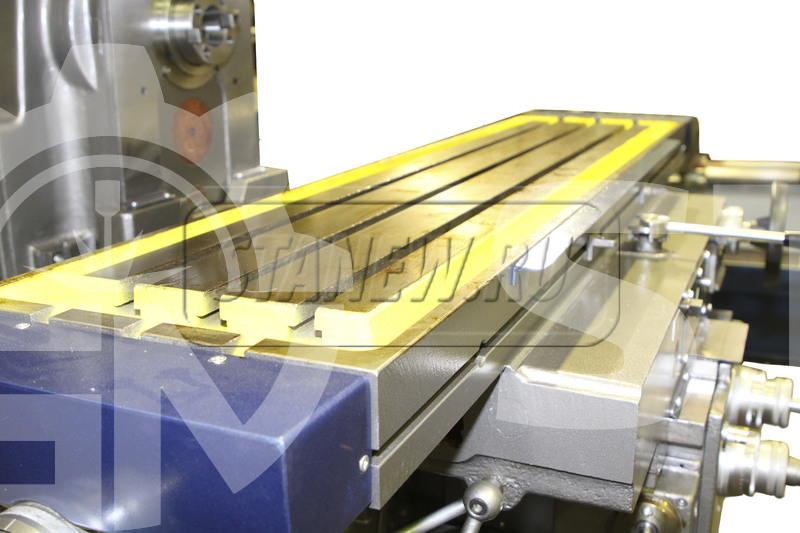

- Размеры рабочей поверхности стола (длина х ширина), мм 1600 х 400
- Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до стола, мм 30..450
- Расстояние от оси горизонтального шпинделя до хобота, мм 190
- Расстояние от торца шпинделя поворотной головки до стола, мм 160..580
- Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм 260..900
- Наибольшее перемещение стола продольное/ поперечное/ вертикальное, мм 1120/ 400/ 420
- Максимальная нагрузка на стол (по центру), кг 630
- Число Т-образных пазов Размеры Т-образных пазов 3
- Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0,05
- Перемещение стола на один оборот лимба продольное и поперечное, мм 6
- Перемещение стола на один оборот лимба вертикальное, мм 2
- Быстрый ход стола продольный/ поперечный/ вертикальный, м/мин 4/ 4/ 1,3
- Число ступеней рабочих подач стола 22
- Пределы рабочих подач стола. Продольных и поперечных, мм/мин 12,5...1600
- Пределы рабочих подач стола. Вертикальных, мм/мин 4,1...530
- Усилие резания продольной, поперечной, вертикальной подач, Н 20,0/ 12,0/ 8,0
- Частота вращения шпинделя поворотной и накладной головок, об/мин 50..1600
- Количество скоростей шпинделя 11
- Частота вращения горизонтального шпинделя, об/мин 31,5..1600
- Количество скоростей горизонтального шпинделя 18
- Перемещение пиноли (гильзы) шпинделя, мм 80
- Перемещение пиноли шпинделя на одно деление лимба, мм 0,1
- Перемещение пиноли шпинделя на один оборот лимба, мм 6
- Поворот головки шпинделя к станине/ от станины, град 90
- Поворот головки шпинделя в продольной плоскости, град 360
- Поворот накладной головки шпинделя в продольной плоскости, град 360
- Наибольший крутящий момент на горизонтальном шпинделе, кН.м 1,46
- Конец горизонтального шпинделя по ГОСТ 24644-81 (конус по ГОСТ 15945-82) 50 ряд4, исп.6
- Эскиз конца шпинделя поворотной и накладной головки по ГОСТ 24644-81 40 ряд 3, исп.5
- Выключающие упоры подачи (продольной, поперечной, вертикальной) есть
- Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) есть
- Блокировка раздельного включения подачи есть
- Автоматическая прерывистая подача Продольная есть
- Автоматическая прерывистая подача Поперечная и вертикальная нет
- Торможение шпинделя есть
- Предохранение от перегрузки (муфта) есть
- Количество электродвигателей на станке 5
- Электродвигатель привода главного движения М1, кВт 11
- Электродвигатель привода шпинделя поворотной головки М2, кВт 3,0
- Электродвигатель насоса охлаждающей жидкости М3, кВт 0,125
- Электродвигатель привода подач стола М4, кВт 3,0
- Электродвигатель привода зажима инструмента, кВт 0,18
- Суммарная мощность всех электродвигателей на станке, кВт 17,3
- Габариты станка (длина х ширина х высота), мм 2570 х 2252 х 2040
- Масса станка, кг 4370
