Паспорт УВП – 2000, УВП – 2000К, УВП – 2000С: описание, характеристики, схемы

Полный текст руководства по эксплуатации содержит сведения о назначении, принципах действия, технических характеристиках, комплекте поставки, устройстве и работе, порядке сборки, подготовке к эксплуатации, правилах эксплуатации, мерах безопасности, техническом обслуживании, гарантиях изготовителя.
Данный документ входит в комплект поставки станка, электронную версию можно найти на сайте, во вкладке "Документация", либо получить по запросу у менеджера.
В нашем материале вы найдете описание, характеристики оборудования и указания, которые помогут собрать установку после покупки, подготовить к работе и запустить.
Руководство по эксплуатации распространяется на установки вентиляционные пылеулавливающие УВП – 2000, УВП – 2000К, УВП – 2000С.
Установка соответствует требованиям ТУ–3646-001-10675319-2008 и предназначена для промышленной очистки воздуха от сухих, несклонных к слипанию пылей и твёрдых частиц, удаления и сбора технологических отходов в накопителях. Установки не предназначены для эксплуатации в комплексе со шлифовальным оборудованием, в процессе работы которого образуется взрывоопасная пыль, а также при обработке газовыделяющих материалов.
Страна изготовитель: Россия — Предприятие–изготовитель: ЗАО «Консар» — АЛВГ – М88.00.000РЭ
Показатели надежности
Срок службы не менее 8 лет. Критерием предельного состояния является технико-экономическая целесообразность его эксплуатации, определяемая экспертным методом.
Срок службы фильтрующего элемента – 5000-8000 часов в зависимости от условий эксплуатации. Критерием предельного состояния фильтрующего элемента является низкая эффективность регенерации.
Критерием отказа является нарушение работоспособности, приведшее к снижению производительности, снижение эффективности очистки, повышению уровня шума на рабочем месте и повышению вибрационной нагрузки на оператора.

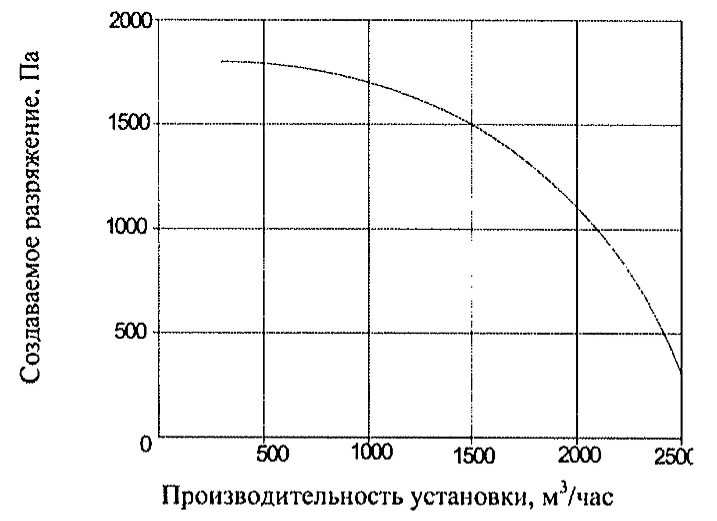

Аэродинамическая характеристика установки в стандартной комплектации (2 м гибкого воздуховода на каждый вход)

Производительность УВП-2000

Технические характеристики

Производительность номинальная: 2000 м³/час
Площадь фильтрования: 2.1 м²
Степень очистки воздуха: 99 %
Скорость воздушного потока на входе, не менее: 28 м/с
Гидравлическое сопротивление, не боле: 2000 Па
Количество и диаметр воздуховодов: 1х160 (80,120) мм
Кол-во и объём мешков накопителей: 1х0.2 м³
Мощность электродвигателя: 1.5 кВт
Род тока питающей сети: Переменный трёхфазный
Напряжение: 380 В
Напряжение цепей управления: 220 В
Габаритные размеры: 1070х650х2350 мм
Масса: 51 кг
Транспортировочные размеры, вес, объем: 1150х550х710, 70кг, 0.44 м²
Фильтрующий элемент УВП-2000С
Тип: Рукавный
Обозначение: АЛВГ-Ф11.001.00.00-04
Кол-во: 1 шт.
Вид климатического исполнения: УЗ по ГОСТ 15150
Корректированный уровень звуковой мощности, не более: 80 Дб
Вибрационных характеристики: Не превышают предельных значений для категории 3 тип "а" по ГОСТ 12.1.012-90
Тип питающей электрической сети и системы заземления: TN–C–S по ГОСТ30331.2/ГОСТ50571.2/ГОСТ Р50571.2

Конструктивные особенности Установок:

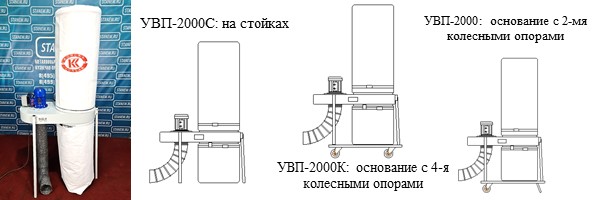

Конструктивные особенности УВП-2000
Возможные варианты исполнения опоры (стационарная, мобильная)

Комплект поставки и места укладки

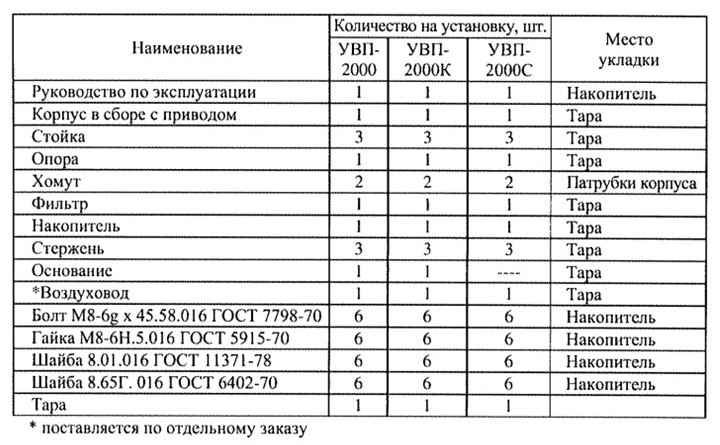

Комплектность УВП-2000С (К)

Меры безопасности

Безопасность эксплуатации Установок обеспечивается соответствием их конструкции требованиям ГОСТ 12.1.005-88, ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60204-1-2007, а также и следующим конкретизированным для данных Установок требованиям:
Электрооборудование пылезащищено со степенью защиты оболочек не ниже IP54 по ГОСТ 14254-2015;
Сопротивление между любой токопроводящей частью Установки и защитным нулевым проводом не более 0,1 Ом;
Сопротивление изоляции силовых цепей и цепей управления не менее 1 Мом;
Электродвигатель защищен от перегрузок; ток уставки теплового реле должен соответствовать значению, указанному в разделе 12;
Электрооборудование защищено от самопроизвольного включения при восстановлении питания после его отключения.
При подключении Установки потребитель должен обеспечить:
Установку зажима для подключения внешнего провода защиты сечением 2,5 мм с маркировкой "РЕ" вблизи зажимов фазных проводов.
Защиту электрооборудования от токов короткого замыкания,
Защиту от поражения электрическим током при нарушении изоляции.
Соединение Установки с цепью защиты посредством зажима, обозначенного символом "Заземление".
Соединение нейтрального провода с цепью защитного провода не допускается.
Запрещается:
– Эксплуатация Установки при несоответствии хотя бы одному из требований, перечисленных в п.п. 4.1 и 4.2;
– Эксплуатация Установки в комплексе со шлифовальным оборудованием, в процессе работы которого выделяется взрывоопасная пыль;
– Эксплуатация Установки при обработке газовыделяющих  материалов;
– Включение Установки без воздуховода, фильтра и накопителя;
– Производить замену воздуховода и все виды технического обслуживания при не отключённой от сети питания Установки.
Эксплуатационные ограничения:
  • Запрещается работа с влажной, легко слипающейся пылью;
  • Запрещается попадание влаги на фильтр;
Запрещается заполнение накопителей более двух третей объёма.

Общий вид и принцип работы

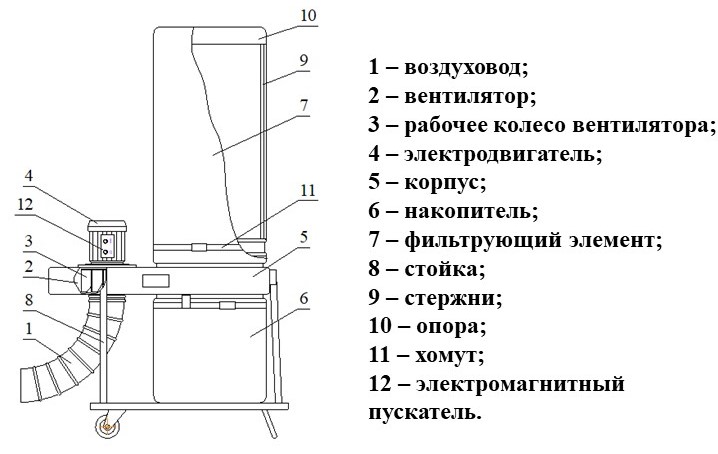

Схема вентиляционной установки УВП-2000Принцип работы основан на использовании центробежных сил, возникающих при вращении воздушнопылевого потока внутри корпуса и последующей фильтрации потока.

Воздушный поток по воздуховоду 1 поступает в центральную часть улитки 2, где вращающееся рабочее колесо 3 приводимое в действие электродвигателем 4, ускоряет поток и вводит его в корпус 5.

Крупные сырьевые частицы выпадают из потока под действием собственного веса, осыпаясь в накопитель 6. Пыль задерживается в фильтре 7.
В процессе работы на внутренней поверхности фильтра нарастает слой пыли, увеличивающий его гидравлическое сопротивление. Режим фильтрации изменяется.
Для поддержания его в требуемых пределах производится регенерация фильтра, которая заключается в периодическом вытряхивании.
Фильтры вывешиваются на опорах 10, которые закреплены на стержнях 9.
Фильтр 7 и накопитель 6 легкосъёмные и крепятся к корпусу хомутами 11.
Органы управления размещены на корпусе электромагнитного пускателя 12.
Подключение Установки к источнику питания осуществляется по схеме ниже

Электрическая принципиальная схема с переченем элементов

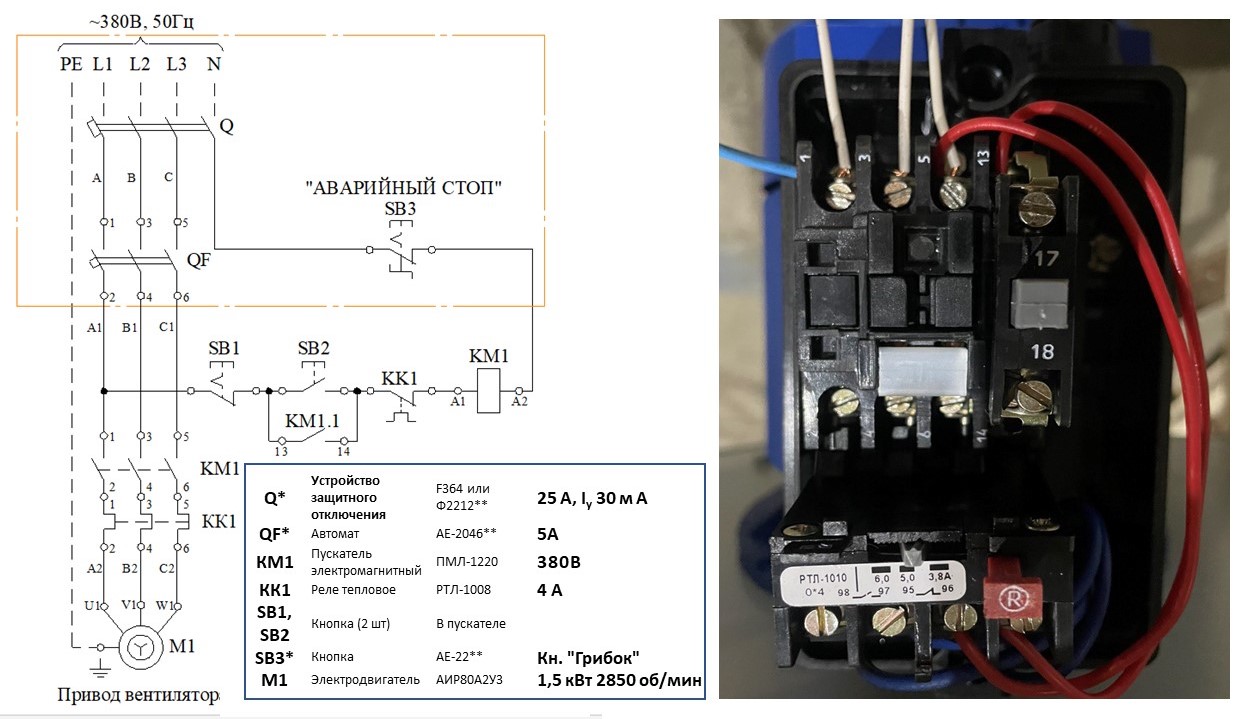

Схема и фото подключения УВП-2000С (К) к электросети

Подготовка к работе

После транспортировки или хранения Установки в условиях выходящих за верхний или нижний пределы рабочих температур, перед монтажом и включением произвести выдержку в течении не менее одних суток в рабочем помещении.
Установка должна располагаться на ровной горизонтальной площадке в местах, исключающих механическое воздействие на неё. Собрать Установку и убедиться в качественном креплении и целостности соединяемых элементов конструкции.
Убедиться в легком вращении рабочего колеса, вращая его рукой через входное отверстие в корпусе улитки вентилятора.
Воздуховод соединить с установкой и воздухозаборником обслуживаемого станка при этом посадка воздуховода на патрубки должна исключать подсос воздуха, через неплотности.
Убедиться, что крепление хомутами фильтра и накопителя исключает выброс неочищенного воздуха.
Выполнить подключение по электросхеме, при этом:
ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ ДОЛЖЕН ВЫПОЛНЯТЬ ЭЛЕКТРОТЕХНИЧЕСКИЙ ПЕРСОНАЛ, ИМЕЮЩИЙ ГРУППУ ДОПУСКА ПО ЭЛЕКТРОБЕЗОПАСНОСТИ НЕ НИЖЕ ТРЕТЬЕЙ ПРИ РАБОТАХ НА ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ ДО 1000 В И ИЗУЧИВШИЙ РУКОВОДСТВО.
а) автоматический выключатель QF устанавливается заказчиком;
б) устройство защитного отключения Q1 устанавливается заказчиком;
в) кнопка аварийной остановки SB3 устанавливается заказчиком;
г) подключения Установки к сети выполняется заказчиком (допускается подключение с помощью вилки и розетки, при этом вилка и розетка должны быть трех или пяти полюсными (зависит от типа электродвигателя Установки) на напряжение 380В и ток не менее 16 А).
д) питающий кабель должен быть гибким с двойной изоляцией и медными жилами сечением 4 х 1.5 мм. и длиной не более 6 м.
ВНИМАНИЕ! ПРИ ПОДКЛЮЧЕНИИ ЭЛЕКТРОДВИГАТЕЛЯ УСТАНОВКИ К ПУСКОВОЙ КНОПКЕ ОБСЛУЖИВАЕМОГО СТАНКА, ОБЕСПЕЧИТЬ ЭЛЕКТРИЧЕСКУЮ БЛОКИРОВКУ, НЕ ПОЗВОЛЯЮЩУЮ ВКЛЮЧАТЬ ОБСЛУЖИВАЕМЫЙ СТАНОК ПРИ НЕРАБОТАЮЩЕЙ УСТАНОВКЕ.
е) рекомендуемая принципиальная электрическая схема, обеспечивающая такую блокировку, приведена на рисунке и фото.
ж) Установку ЗАЗЕМЛИТЬ! Для заземления использовать зажим со знаком "ЗАЗЕМЛЕНИЕ" на корпусе электродвигателя, присоединив к нему нулевой защитный провод из меди сечением не менее 2,5 кв. мм;
з) проверить уставку теплового реле;
и) вставить вилку в розетку сети (при наличии);
к) включить автомат в силовом распределительном шкафу;
л) включить устройство защитного отключения в силовом распределительном шкафу и, нажатием на кнопку ТЕСТ, проверить его работоспособность.
Произвести пробное включение, для чего нажать на кнопку I (SB2) и, после набора двигателем оборотов, нажать на кнопку 0 (SB1). Направление вращения рабочего колеса должно совпадать с направлением стрелки на корпусе Установки. В противном случае – поменять местами два фазных провода в любом удобном месте Установки.

В процессе работы

Контролировать работу Установки на отсутствие посторонних шумов и вибраций.
Контролировать уровень заполнения накопителя. При достижении предельного уровня заполнения Установку отключить и разгрузить накопитель.
Контролировать отсутствие посторонних предметов и крупногабаритных фрагментов технологических отходов в рабочей зоне воздухозаборника.
ВНИМАНИЕ! ПОПАДАНИЕ ПОСТОРОННИХ ПРЕДМЕТОВ И КРУПНОГАБАРИТНЫХ ФРАГМЕНТОВ ТЕХНОЛОГИЧЕСКИХ ОТХОДОВ ВО ВНУТРЕННЮЮ ПОЛОСТЬ УСТАНОВКИ ПРИВОДИТ К ПОВРЕЖДЕНИЮ РАБОЧЕГО КОЛЕСА.
Отключение Установки производится нажатием кнопки 0 (SB1) на корпусе магнитного пускателя 12.
Полное отключение Установки производится извлечением вилки из розетки. Полное отключение производить при перемещении Установки на другое рабочее место и при всех видах технического обслуживания и ремонтах.
ЗАПРЕЩАЕТСЯ ВЫПОЛНЯТЬ РАБОТЫ ПО ПЕРЕМЕЩЕНИЮ, ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И РЕМОНТУ НА УСТАНОВКЕ НЕ ОТКЛЮЧЁННОЙ ОТ СЕТИ.
