Обзор точильно-шлифовальных станков серии ТШ-4 (Россия)

Точильно-шлифовальные станки серии ТШ производства России модификаций ТШ-4.10, ТШ-4.20, ТШ-4.25, ТШ-4.35 и ТШ-4.01, ТШ-4.21, ТШ-4.26, ТШ-4.36 на сегодня – одни из самых мощных среди подобного рода оборудования. Это напольные станки, в отличие от некоторых настольных станков серии ТШ белорусского производства.

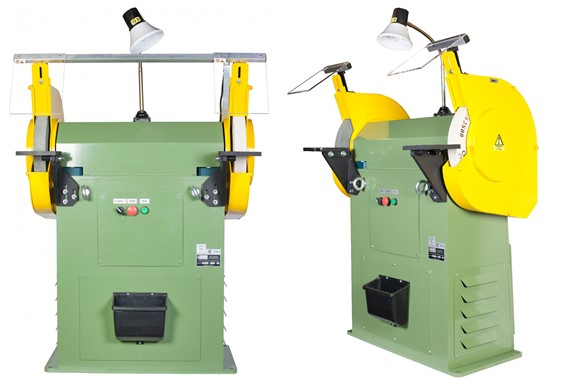

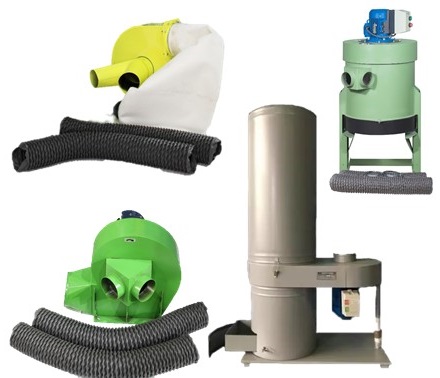

Российский точильно-шлифовальный станок ТШ 4 и его модификацииПылеулавливающие агрегаты к станкам ТШ

Для чего предназначены и где применяются точильно-шлифовальные станки ТШ-4

  • для зачистки облоев литья;
  • зачистки поковок;
  • зачистки сварных швов;
  • сухой заточки различного рода инструмента. Это могут быть сверла, резцы, фрезы, зубила, ножницы;
  • выполнения слесарных работ – удаления избыточного металла на деталях, то есть снятия заусенец, фасок и пр.

Итак, станки серии ТШ 4 применяются на производственных предприятиях, начиная от мелкосерийного производства и заканчивая предприятиями, на которых оборудование получает полную загрузку. Мощность оборудования это позволяет.

Технические характеристики станков серии ТШ-4 российского производства

Данная таблица показывает основные технические параметры станков для профессионального применения серии ТШ производства России.

Наименование параметра/ Модель станка

ТШ-4



ТШ-4.20



ТШ-4.01



ТШ-4.21



Шлифовальные круги, мм

400 х 50 х 203

400 х 50 х 203

600 х 50 х 203

600 х 50 х 203

Наружный диаметр круга, мм

400

400

600

600

Посадочный диаметр, мм

203

203

203

203

Высота круга, мм

50

50

50

50

Диаметр изношенного круга, мм

150

150

150

150

Высота центров кругов от основания, мм

900

900

900

900

Номинальное число об/мин

1440

1440

1000

1000

Потребляемая мощность, кВт

7,5

7,5

7,5

7,5

Напряжение, В

380

380

380

380

Регулируемые подручники, шт.

2

2

2

2

Максимальная скорость резания, м\с

30

30

32

32

Габаритные размеры (L х B х H), мм

1014 x 676 x 1301

1014 x 676 x 1301

1014 x 790 x 14401

1014 x 790 x 1440

Масса, кг

512

512

562

562

Примечания

  • Светильник местного освещения – 1 шт.;
  • защитные экраны – 2 шт.;
  • вывод для подключения
  • пылеулавливающих устройств D-120 мм – 2 шт.



  • Светильник местного освещения – 1 шт.;
  • защитные экраны – 2 шт.;
  • вывод для подключения
  • пылеулавливающих устройств D-120 мм – 2 шт.
  • Комплектуется устройством отключения электродвигателя при поднятии защитного экрана





  • Светильник местного освещения – 1 шт.;
  • защитные экраны –2 шт.;
  • вывод для подключения пылеулавливающих устройств D-120 мм – 2 шт.



  • Светильник местного освещения – 1 шт.;
  • защитные экраны – 2 шт.;
  • вывод для подключения пылеулавливающих устройств D-120 мм – 2 шт.
  • Комплектуется устройством отключения электродвигателя при поднятии защитного экрана



Как видно из таблицы, все модели серии комплектуются светильником местного освещения в количестве одной штуки, защитными экранами в количестве двух штук. А также в каждой модели имеются два вывода для подключения пылеулавливающих устройств. Пылеулавливающие устройства в комплекте не поставляются для данной модификации станка. Их следует приобретать отдельно.

Безопасность работы

А вот защитный кожух кругов в комплект поставки входит. Кроме того, модели ТШ-4.20 и ТШ-4.21 комплектуются устройством отключения электродвигателя при поднятии защитного экрана. Так что при выборе оборудования, гарантирующего более безопасную работу, лучше приобрести именно эти модели. Кстати, срок службы защитного экрана составляет не более двух лет. Это необходимо иметь в виду для безопасной работы. Если же нет возможности установить защитные экраны, работать с оборудованием серии ТШ-4 необходимо только в защитных очках.

Станки изготовлены в соответствии в соответствии с требованиями ГОСТ 12.2.009-99, ГОСТ МЭК 60204-1-2007; ГОСТ Р 52588-2011. Так что безопасность труда на станке изготовитель гарантирует. Но… Но при строгом соблюдении мер безопасности, указанных в инструкции по эксплуатации, которая всегда входит в комплект поставки. С ними перед установкой и началом работы на оборудовании необходимо обязательно ознакомиться.

Устройство станка серии ТШ производства России

Станки моделей ТШ-4, ТШ-4.01, ТШ-4.20, ТШ-4.21 состоят из сварной станины. На ней установлен шпиндельный узел на опорах качения. Винтами к станине крепятся два защитных кожуха. На станине же крепятся пазы кронштейнов. Они предназначены для установки подручников. Кронштейны могут при необходимости перемещаться относительно станины.

Электродвигатель расположен внутри станины, он крепится к плите. Ременная передача с четырьмя ремнями В(Б)-1850 ГОСТ 1284.1-89 осуществляет передачу крутящего момента от электродвигателя на приводной вал.

Шлифовальные круги устанавливаются на шпиндельном узле с помощью планшайб.

Шпиндельный узел состоит из двух опор и шпинделя. Шпиндель установлен на корпусных подшипниках (корпуса SNG 516-613, подшипники 22216К). Между опорами, на шпинделе, установлен шкив.

Модельный ряд станка ТШ-4 с ременным приводом, доступный для заказа на Stanew

Станки с двигателем 7,5 кВт, 1500 об/мин. Шлифовальный круг 400х50х203 мм.

  • ТШ-4.10
  • ТШ-4.20 с доп.блокировкой двигателя
  • ТШ-4.25 с пылесосом
  • ТШ-4.35 с пылесосом и блокировкой двигателя

Станки с двигателем 7,5 кВт, 1000 об/мин. Шлифовальный круг 600х50х203 мм.

  • ТШ-4.01 (3К636)
  • ТШ-4.21 с доп.блокировкой двигателя
  • ТШ-4.26 с пылесосом
  • ТШ-4.36 с пылесосом и блокировкой двигателя

Станки с двигателем 11 кВт, 1000 об/мин. Шлифовальный круг 600х63х305 мм.

  • ТШ-4М
  • ТШ-4М.20 с доп.блокировкой двигателя
  • ТШ-4М.25 с пылесосом
  • ТШ-4М.35 с пылесосом и блокировкой двигателя

Другие обзоры точильно шлифовальных станков производства Россия:

Напольные и настольные станки ТШ
Обзор точильно-шлифовального станка ТШ-2
Обзор точильно-шлифовального станка ТШ-3

Весь ассортимент точильно шлифовальных станков представлен здесьОстались вопросы? Звоните нам: 8 (495) 798-07-76.
