Обзор настольного сверлильно-фрезерного станка СФ-1

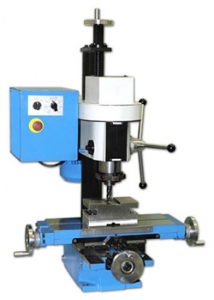

СФ-1Настольный сверлильно-фрезерный станок СФ-1 выпускает белорусское предприятие – станкозавод «Красный борец». Это оборудование зарекомендовало себя своей надежностью, точностью обработки заготовок, длительным сроком эксплуатации. Заявленные показатели надежности и долговечности производитель гарантирует только в случае неукоснительного соблюдения всех правил транспортировки, хранения и монтажа. А также в процессе эксплуатации, технического обслуживания, ремонта. Данные требованиям указаны в руководстве по эксплуатации, которое поставляется вместе со станком. С ними необходимо в обязательном порядке ознакомиться и строго соблюдать их.



Где и для чего применяется настольный сверлильно-фрезерный станок СФ-1

Предназначен станок для выполнения сверлильно-фрезерных работ, нарезания резьбы. На нем можно фрезеровать, растачивать, сверлить поверхности деталей типа корпусов, рычагов, фланцев. Детали могут быть изготовлены из стали, чугуна, цветных металлов. На счет небольших габаритов – габаритные размеры станка 825 мм x 810 мм x 1110 мм и веса станка в 200 кг оборудование вписывается и там, где есть недостаток рабочих площадей, например в металлообрабатывающих мастерских, на индивидуальных производствах. Этот станок можно встретить в металлообрабатывающих цехах и крупных производственных предприятий. Кстати, некоторые технические характеристики и габаритные размеры станка СФ-1 в зависимости от исполнения – 00, 10, 01, 11 – могут незначительно отличаться.

Устройство сверлильно-фрезерного станка СФ-1 и его составных частей

Сверлильно-фрезерный станок СФ-1 представляет собой конструкцию, состоящую из литого стального основания, на котором размещается стол. Стол перемещается в продольном и поперечном направлениях. На основании же расположена стальная колонна, представляющая собой полую трубу. На трубе смонтирована шпиндельная головка, которую можно выставлять по вертикали.

Чугунная плита, закрепленная на колонне, имеет направляющие типа ласточкиного хвоста. По плите перемещается каретка в поперечном направлении. Перемещение каретки осуществляется винтом. Он установлен на двух радиально-упорных шарикоподшипниках. С помощью маховичка с рукояткой винт вращается. Винт фиксирует каретку, а винт с планкой регулирует зазор в направляющих каретки.

Направляющие типа ласточкиного хвоста есть и на каретке стола, представляющем собой две чугунные отливки. Стол перемещается в продольном направлении, каретка – в поперечном. Перемещение стола, его фиксацию, регулировку зазора выполняют с помощью специальных винтов.

Шпиндельная головка представляет собой чугунный корпус, в отверстие которого и вмонтирована пиноль со шпинделем. Перемещает пиноль зубчато-реечный механизм. Фиксация пиноли, перемещение головки по колонне выполняется с помощью специальных винтов.

Вращение шпинделю передается от асихронного электродвигателя с частотным регулированием скорости вращения с помощью ременной передачи и шлицевой втулки.

Технические характеристики сверлильно-фрезерного станка СФ-1

Станок подключается к сети переменного трехфазного тока напряжением 380 В. Мощность электродвигателя составляет 1,5 кВт, который выдает номинальную частоту вращения до 1410 об\мин. Такой электродвигатель позволяет развивать частоту вращения шпинделя от 300 до 3000 об\мин. То есть оператор имеет возможность выбрать скорость вращения шпинделя в зависимости от характеристик металла, из которого изготовлена обрабатываемая деталь.

Класс точности станка по ГОСТ 8-82 – Н. Размеры рабочей поверхности стола составляют 450 на 180 в исп. 00 и 10, и 250 мм х 250 мм в исп. 01 и 11. Перемещение стола: продольное – 260 мм, поперечное –150 мм, вертикальное шпиндельной головки – 280 мм, ход пиноли – 100 мм.

Наибольший диаметр сверления – 76 мм, наибольшей диаметр применяемой фрезы также 76 мм.
