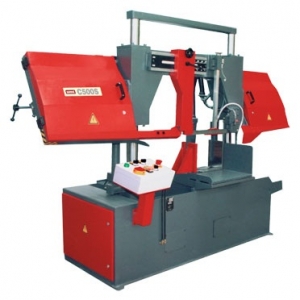

Обзор колонного ленточно-отрезного станка-автомата С500S

Горизонтальный колонный станок С500S выпускает болгарская компания EMI. Предназначено оборудование для резки круглых и профильных заготовок, выполненных из черных, цветных металлов. Используется на предприятиях с мелким и серийным производством.

Установка оборудования

Если технологический процесс предполагает частое перемещение станка, его можно не

устанавливать на фундамент. Габариты оборудования это позволяют. А они составляют: масса станка – 2300 кг, размеры – 3260 х 1700 х 2150 мм. Достаточно поставить на твердую и устойчивую поверхность. Но все-таки лучше поставить на фундамент. При установке на фундамент станок должен находиться в строго горизонтальном положении в продольном и поперечном направлении.

Конструкционные особенности станка-автомата С500S

Станок С500S представляет собой сложный механизм, все составляющие которого размещены на главном корпусе-основании, а также внутри него. Именно на корпусе расположены рама, правый и левый лентоводы, гидравлическая система, натягивающее устройство, пульт управления и другие составляющие.

Преимущества станка С500S

Подача материала к зоне резки происходит автоматически, но для первого среза производится вручную гидравлически. Закрепление материала в тисках производится вручную гидравлически. Процесс резки в С500S автоматический. Преимущество С500S и в том, что обеспечена постоянная силы резки. А это способствует удлинению жизни режущего инструмента, в данном станке – ленты, а также способствует большей скорости резки, которая составляет от 25до 180 м/мин, значит и большей производительности.

Нюансы работы станка-автомата С500S

Главное движение резки со скоростью от 25 до 140 м\мин осуществляется электро-механическим путем. Главный двигатель мощностью 4 кВт с помощью редуктора передает движение ведущему лентоводному колесу.

Поступательное движение ленты размером 6350 х 41 х 1,3 мм осуществляется гидравлическим цилиндром, а скорость движения регулируется дросселем. Зажим и отжим заготовки достигается при помощи рейковых тисков – цилиндра.

Работу охладительной системы станка объемом 44 л обеспечивает двигатель мощностью 0,18 кВт. А состоит она из центробежного насоса, кранов для регулировки поступления охлаждающей жидкости трубопроводов.

Работу гидравлической системы объемом в 40 л обеспечивает двигатель мощностью 0,74кВт. Система состоит из гидравлических цилиндров для поднятия рамы, регулируемого дросселя, цилиндров-тисков, цилиндра натяжки ленты, цилиндра для подачи материала и маслопроводов. Именно благодаря гидравлической системе обеспечивается плавная подводка рамы к материалу.

Настройка скорости подачи производится бесстепенно посредством регулируемого дросселя в зависимости от поперечного сечения материала. Настройка производится в положении, когда лента находится над материалом. При резке профилей и труб скорость подачи выше, чем при резке плотного материала.

Подача рамы и сила резки определяются твердостью и размерами материала. На правый лентовод вмонтирован клапан постоянного усилия, регулирующий силу резки. Данный клапан предохраняет режущую ленту от чрезмерной нагрузки.

Параметры резки на станке С500S

На станке С500S возможна резка под углом 90 градусов. Максимальный размер резки при этом составляет:

• 500 мм для заготовки круглого сечения;
• 500 мм для заготовки квадратного сечения;
• 500 х 600 мм для заготовки прямоугольной формы.

Уровень материала при этом составляет 800 мм.

Следует отметить, что для качественной и точной работы станка С500S необходимо

подбирать инструмент с подходящим шагом и соответствующим качеством. Нужно также подобрать и соответствующую скорость реза, которая зависит от вида, твердости, формы материала.
