Техоснастка молота МА4129: бойки, сухари, сегмент и тд
09.06.2021
При ремонте ковочного молота наиболее часто подлежат замене следующие детали: бойки, сухари, сегменты, клинья, планка, баба молота, втулка бабы, шток молота, поршень, поршневые кольца к молоту, пружина, втулка золотника молота, направляющая к молоту и другие.
Любые запасные части на пневматический молот можно заказать на Stanew.

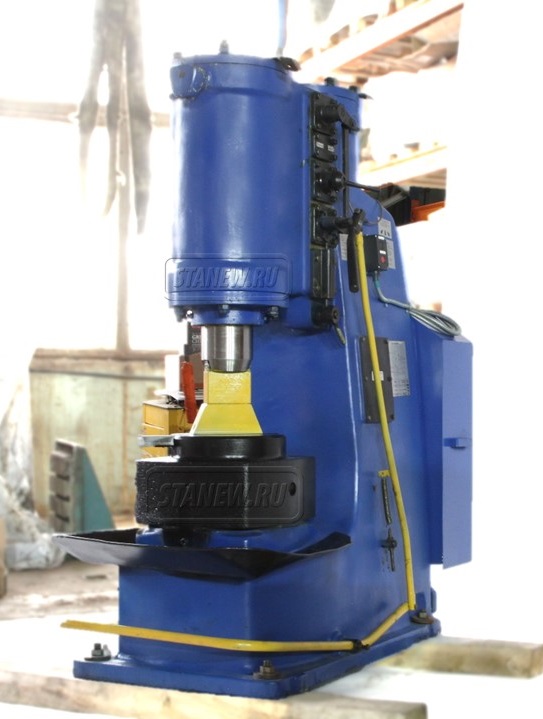

Молот ковочный пневматический массой падающих частей 80 кг, модели МА4129, предназначен для выполнения различных работ: протяжки, осадки, прошивки отверстия, горячей рубки металла, кузнечной сварки, гибки металла и т.д. методом свободной ковки на плоских и фасонных бойках.
Работа в закрытых штампах не допускается, так как жесткость и экоцентричность удара при штамповке может привести к поломке бабы, буксы или других деталей молота.
Промышленный молот для ковки используют в кузнечных цехах самых разных предприятий – в промышленности, машино- и станкостроении, для производства серийных элементов и единичных изделий.
Молот модели МА4129 относятся к унифицированной гамме ковочных пневматический молотов с весом падающих частей 50 — 250 кгс и отличаются от ранее выпущенных модели МА4129 улучшенной ремонтопригодностью и повышенной долговечностью (ресурс до первого капитального ремонта 20000 ч).
Внимательный, тщательный уход за молотом определяет строк безаварийном четкой его работы, продолжительность его службы и затраты на ремонт.
Доступны для заказа интернет магазина следующие запчасти на молот МА4129:
Другие детали на молот можно заказать на info@stanew.ru.
Принцип работы молота массой падающих частей (МПЧ) 80 кг
Ковочное оборудование серии МА работает с использованием сжатого воздуха под давлением.
Работа ковочного молота основана на движении поршня компрессионного цилиндра, за счёт чего сжатый воздух через воздухоразделительное устройство переходит в верхнюю часть цилиндра.
В этот момент поршень и баба опускаются вниз и производят удар.
Если компрессионный поршень двигается вниз, то поршень рабочего цилиндра и баба поднимаются вверх.
Конструкция молота оснащена двумя типами цилиндров:
Процесс ковки происходит открыто, благодаря чему можно быстро среагировать на неполадки или скорректировать работу.

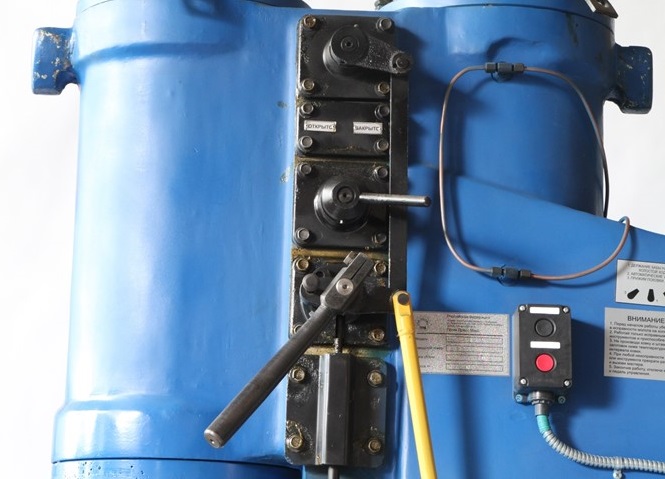

Основные режимы работы станков серии МА:
- Холостой ход;
- Удержание бабы сверху;
- Автоматические удары;
- Единичные удары;
- Прижим поковки.
Меры безопасности
Во время работы молота следует придерживаться следующих мер безопасности:
- не производить ударов бойка по бойку без поломки, так как удары могут привести к поломке бойков;
- ковку производить только в том случае, если материал нагрет до требуемой температуры, так как удары по недостаточно нагретому металлу разрушают бабу и бойки;
- следить, чтобы верхний боек или клин бабы не выступал за пределы вертикальных плоскостей бабы;
- при обнаружении каких-либо ненормальностей в работе молота (стук в цилиндрах или кривошипно-шатунном механизме, перегрев цилиндров, подшипников и т.д.) немедленно остановить молот и до устранения неполадок не приступать к работе;
- перевод молота с одного цикла на другой производить медленным плавным поворотом рукоятки, так как при быстрых поворотах происходят резкие удары бабы.
- Естественно, со временем детали станка требуют замены. При частом использовании кузнечного молота, скорее всего в первую очередь нужно заменить бойки. Другая запчасть-расходник ковочного агрегата, за которой обращаются к нам предприятия, это кольца. А также сухари, сегменты и другие.

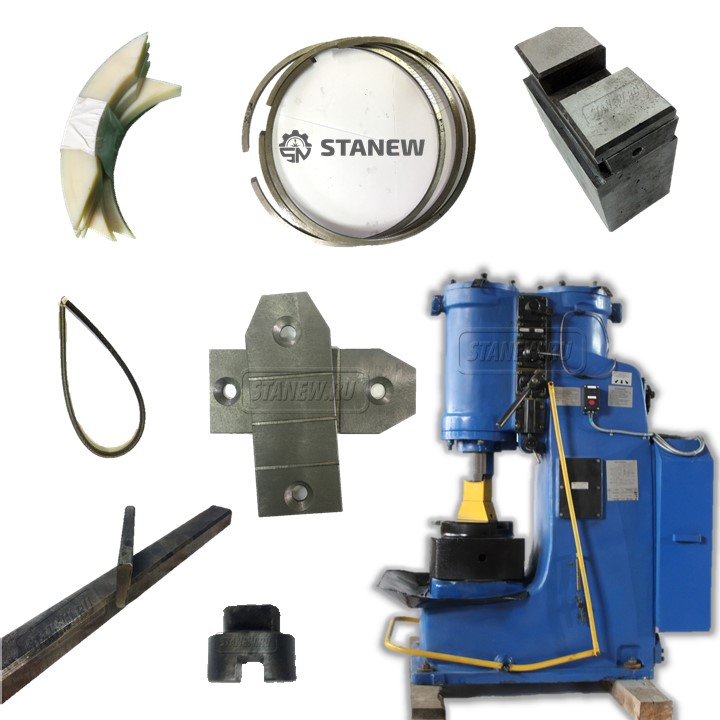

Оснастка для ковочного молота МА4129, МА4129(А), МК4129
Ниже приведен перечень поставляемых запасных частей для ковочного молота, указан материал детали и количество.
Букса бабы. ВЧ60 ГОСТ7293-85. 1 шт.
Букса компрессора. АЧВ-1 ГОСТ1585-85. 1 шт.
Поршень компрессора. ВЧ60 ГОСТ7293-85. 1 шт.
Планка АЧВ-2 ГОСТ1585-85. 2 шт.
Сегмент бабы АЧВ-1 ГОСТ1585-85. 2 шт.
Сухарь бабы АЧВ-2 ГОСТ1585-85. 2 шт.
Сухарь компрессора АЧВ-1 ГОСТ1585-85. 2 шт.
Сегмент компрессора АЧВ-2 ГОСТ1585-8. 2 шт.
Кольцо поршневое Сталь 35 ГОСТ1050-74. 6 шт.
Баба Сталь 40ХН ГОСТ4543-71. 1 шт.
Палец Сталь 20Х ГОСТ4543-71. 1 шт.
Боек верхний Сталь 5ХНМ ГОСТ5950-73. 1 шт.
Боек нижний Сталь 5ХНМ ГОСТ5950-73. 1 шт.
